,天正华意电气设备(甘肃省分公司)tianzh3611是专业从事研发、生产、销售的高新科技企业,具有强大的技进步和创新的能力,确保每一件出厂的产品都达到高的品质标准。联系人:杨经理,地址:[平度市平安路2号]。

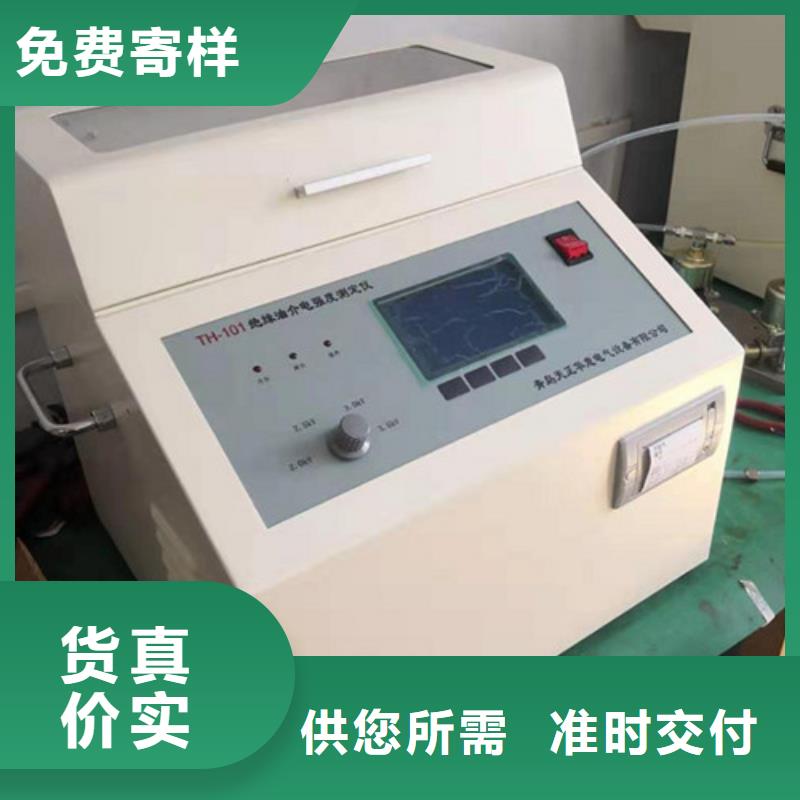

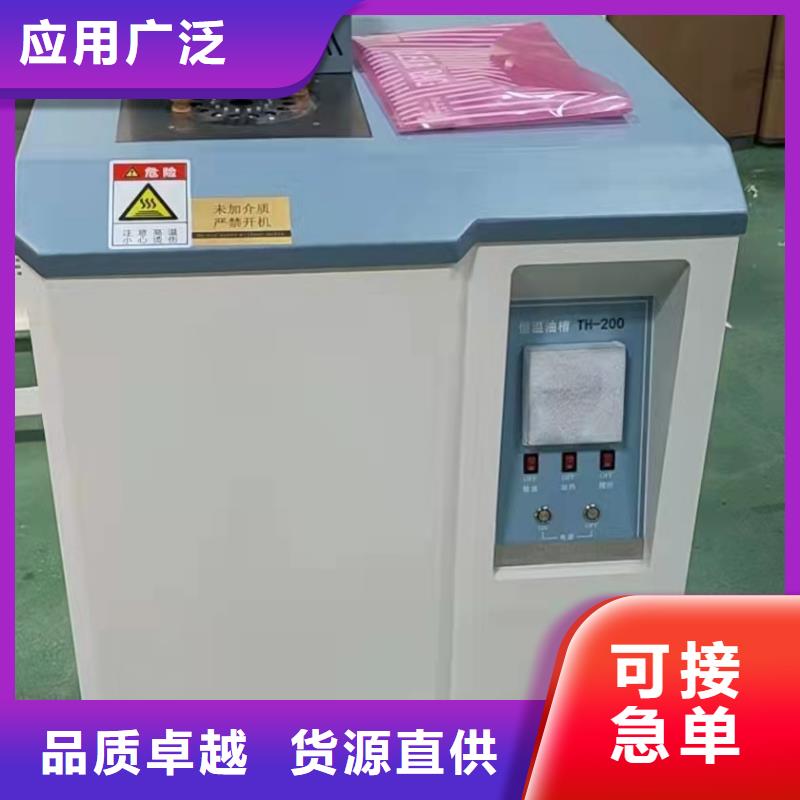

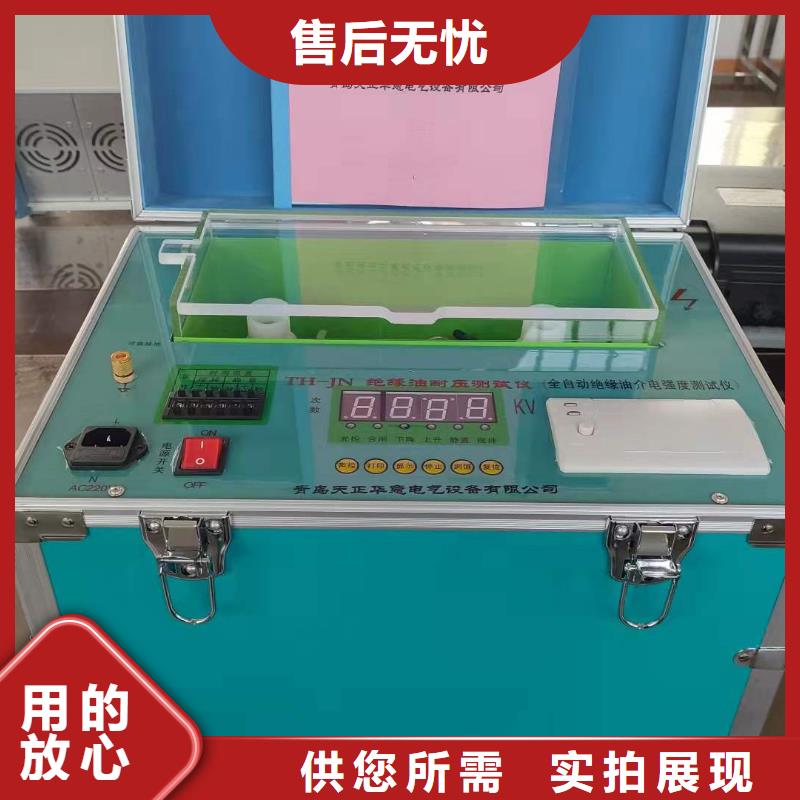

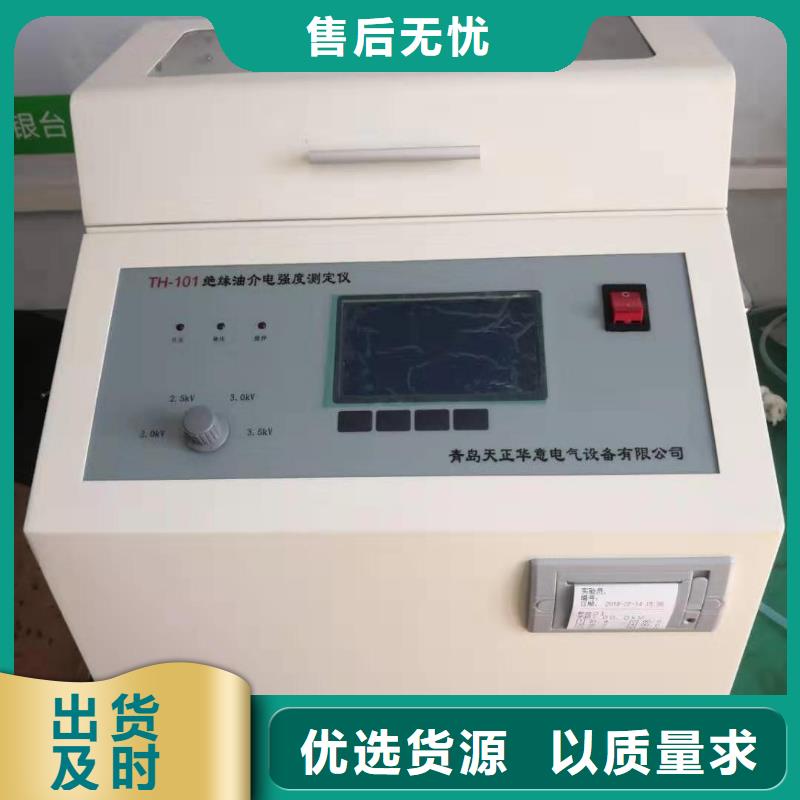

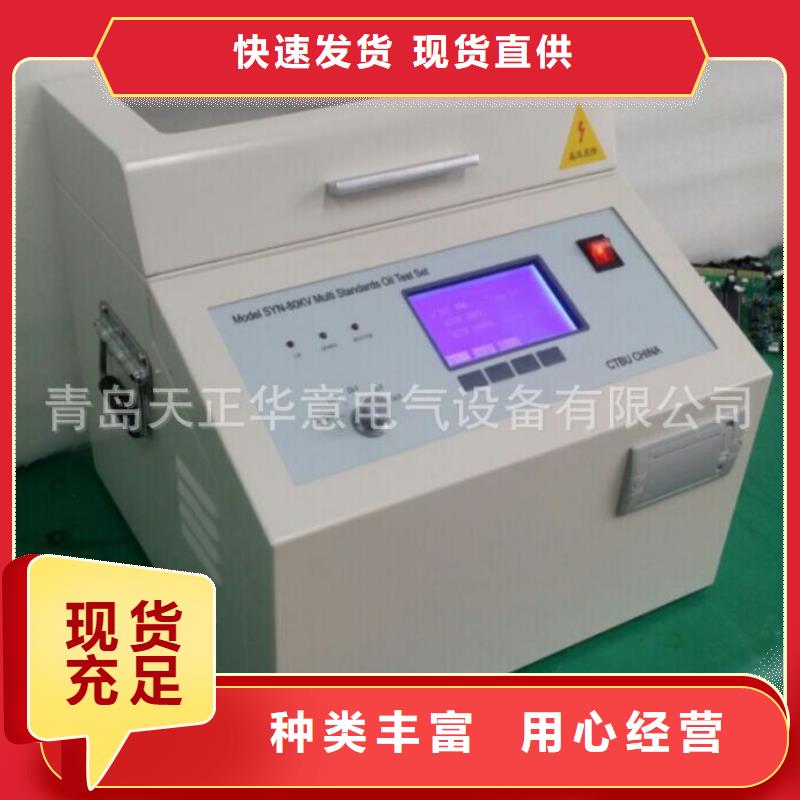

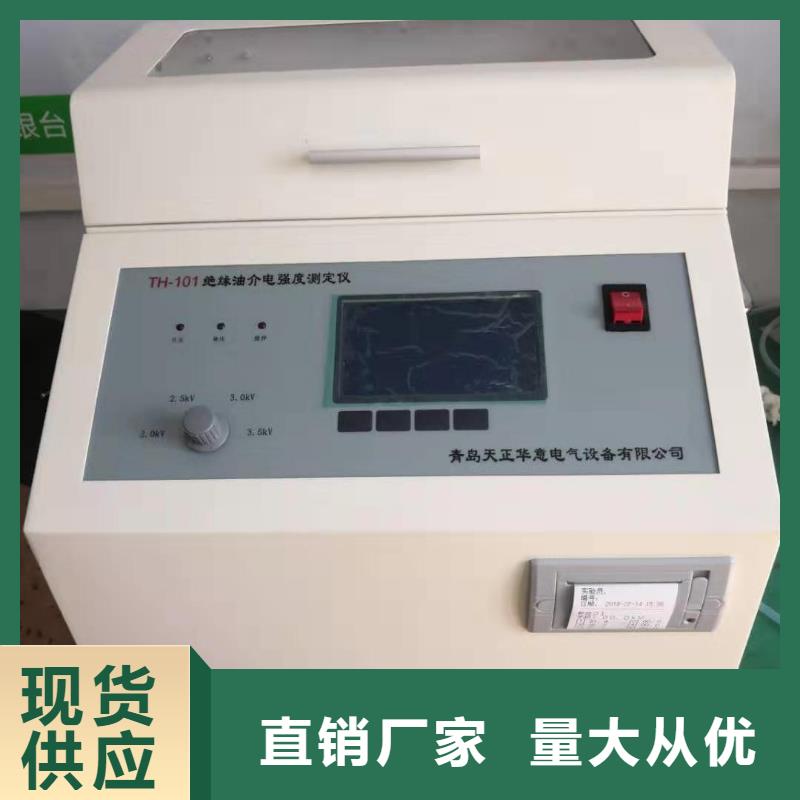

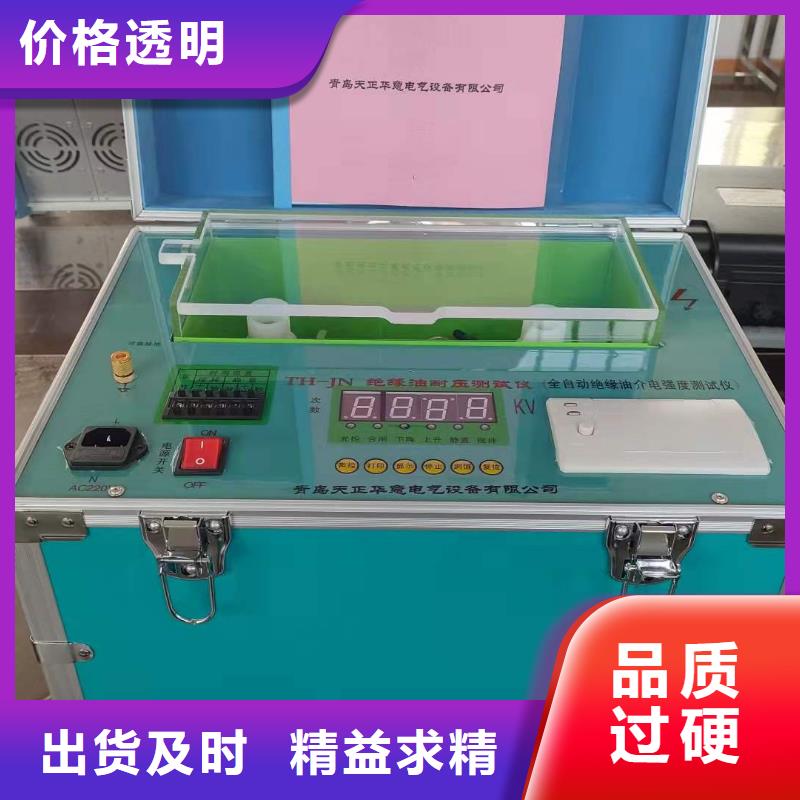

绝缘油介电强度试验仪工作原理TH-19型绝缘油腐蚀性硫测定仪工作原理是采用计算机技术模拟标准方法规定的试验条件，根据升温恒温数学模型，建立的计算机自控程序对仪器进行控制。从而达到了标准方法规定的试验条件。1四、使用说明㈠、面板说明（见下面仪器外形示意图）开关："电 源"：仪器电源(AC220V)开关。"复 位"：仪器复位开关，用于刷新仪器之前的操作，重新开始。㈡、操作说明使用本仪器必须遵守操作说明；有关试油其它方面的操作方法应参阅国标SH/T0304-92《电气绝缘油腐蚀性硫试验法》或SH/T0804-2007《电气绝缘油腐蚀性硫试验银片试验法》标准。1、准备工作 ⑴、检查仪器各部位是否正常 。⑵、将电源线、管线连接好。⑶、将按国标SH/T0304-92《电气绝缘油腐蚀性硫试验法》或SH/T0804-2007《电气绝缘油腐蚀性硫试验银片试验法》标准方法规定进行取样等操作。⑷、检查液浴内液体的液位是否高于导流板（浴内中间有个隔板，即导流板）0.3～0.8厘米。注：应确定保证浴液液位一定高于导流板！！！否则将会烧毁加热器。2、操作说明2.1 通电：闭合电源开关，仪器显示屏显示如下：按下电源开关,仪器显示屏显示首页界面：

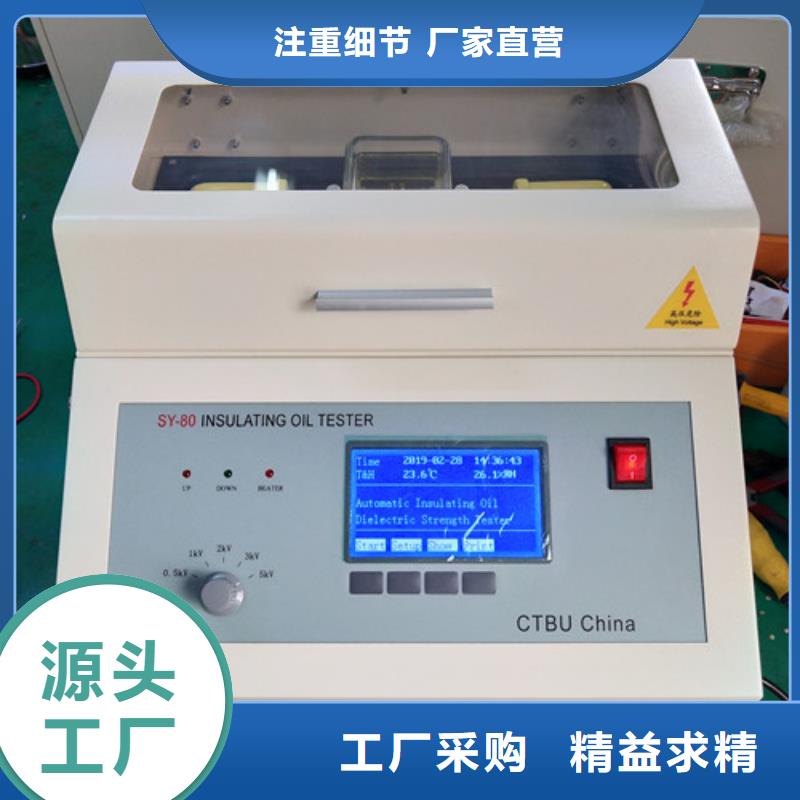

绝缘油介电强度试验仪在图2页面下，按 选择 键移动光标√ 至GB2002处，按 确认 键即可进入国标2002设置子页面。在该页面下的操作与GB1986子页面基本相同，可参考六、操作步骤图解3.的相关内容。5. 在图2页面下，按 选择 键移动光标√ 至时间设置处，按 确认 键即可进入时间设置子页面（图5）。 图5 时间设置子页面按 选择 键移动光标—至年、月、日、时、分处，按 ＋ 或 - 键选择具体数值后，按确认键确认，并返回开机页面；6. 在图2页面下，按 选择 键移动光标√ 至自定义设置 处，按 确认 键即可进入 自定义设置 子页面（图6）；图6 自定义设置子页面在图6页面下，按 选择 键移动光标到相应的选项，再按 ＋ 或 - 键可进行相关参数的设置。其中：静置时间 默认值15 min，范围1～15 min（增量Δ＝ 1 min）；间隔时间 默认值5 min，范围1～10 min（增量Δ＝ 1 min）；搅拌时间 默认值10 s， 范围5～90 s（增量Δ＝ 5 s）；停升电压 默认值80 kV，范围10～80 kV（增量Δ＝ 10 kV）。当仪器升压到 停升电压 以后将停止升压，并进入到保持状态。若持续50 s无击穿，仪器将默认当前停升电压为绝缘油击穿电压；打压次数 默认值为6次，可选范围1～6次（增量Δ＝1次）；设置好后按 确认 键返回开始页面，按 开始 键进行测试；杯位选择 按此键进入杯位选择子页面，具体操作见六、操作步骤图解3.的相关内容。

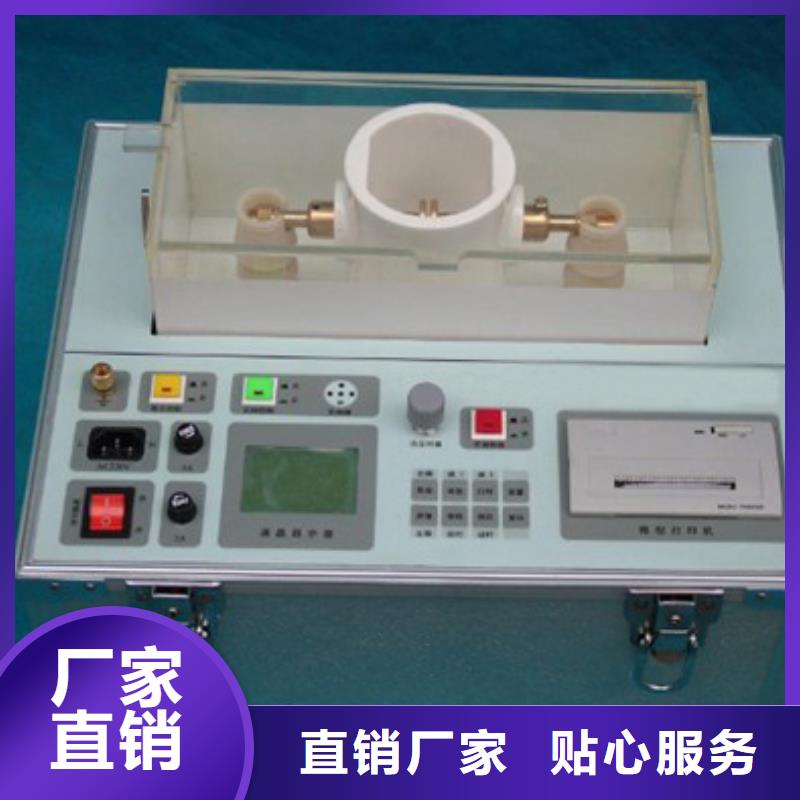

绝缘油介电强度试验仪装置组成2硬件组成整个绝缘油介电强度测试仪校验装置由仪器主机，高压分压器（2个），高压分合终端，隔离模块，高压引线，采样连接电缆等组成。图1绝缘油检测装置2.1.1 采样主机仪器主机如，仪器主机后面板包括分压器低压臂隔离后的信号输入接口（6芯航插），高压分合终端控制输出（3芯航插），USB连接口（连接计算机）。仪器主机的前面板包括两个信号指示灯电源信号和击穿控制箱（即高压分合终端）状态指示。击穿控制箱状态指示灯亮时表示控制箱内的高压连接点处于低阻状态 高压分合终端高压分合终端用于将输入的高压信号瞬间短接，使放置在分合终端内的油杯间隙发生放电以模拟绝缘油击穿，在绝缘油介电强度测试仪无特殊要求的情况下可以使用空油杯（以空气放电模拟油击穿）作为放电负载。如图1所示，高压分合终端面板上包含了电源插座，2A保险和3芯航插的控制信号输入高压分合终端顶部为高压仓，高压仓包含三对电极，三对电极含义如下：1 右边对电极用于控制击穿放电，进行校验操作时，该点放置击穿电压低的油或者直接使用空杯。中间第二对电极为负载杯，试验时该油杯模拟测试仪带负载状态，不使用时请直接用绝缘罩盖住左边的一对电极为高压引入端子，试验时被检测的绝缘油介电强度测试仪高压输出由此处引入三对电极连接的原理图如图2所示。注意：1）高压分合终端的允许输入电压为80kv，因此在测量电压高于100kv的绝缘油测试仪的输出电压时，请断开击穿控制箱的高压输入高压分合终端的三对电极均需要使用绝缘罩子盖住，以避免电极之间放电，或电极对分合终端的机壳放电图2 分合终端原理图TH-100隔离模块当分合终端内发生击穿放电时会产生巨大的干扰通过分压器耦和至采样主机，该信号会对采样主机产生冲击，因此通过TH-100隔离模块将两个系统进行电气隔离以达到减少冲击的目的，试验时隔离模块置于分压器和采样主机之间，并且让采样主机与分合终端的物理距离保持在2M以上。2.1.4 分压器和高压连接线缆为了保证足够可靠的绝缘性，测试过程中被检测的绝缘油介电强度测试仪高压端子采样如图1中所示的黄色绝缘杆支出（或使用环氧树脂制作的绝缘罩引出高压线），然后经过高压电缆和另一对绝缘杆接入高压分合终端。TH-100绝缘油介电强度测试仪校验装置提供两个分压器，分压器的参数
