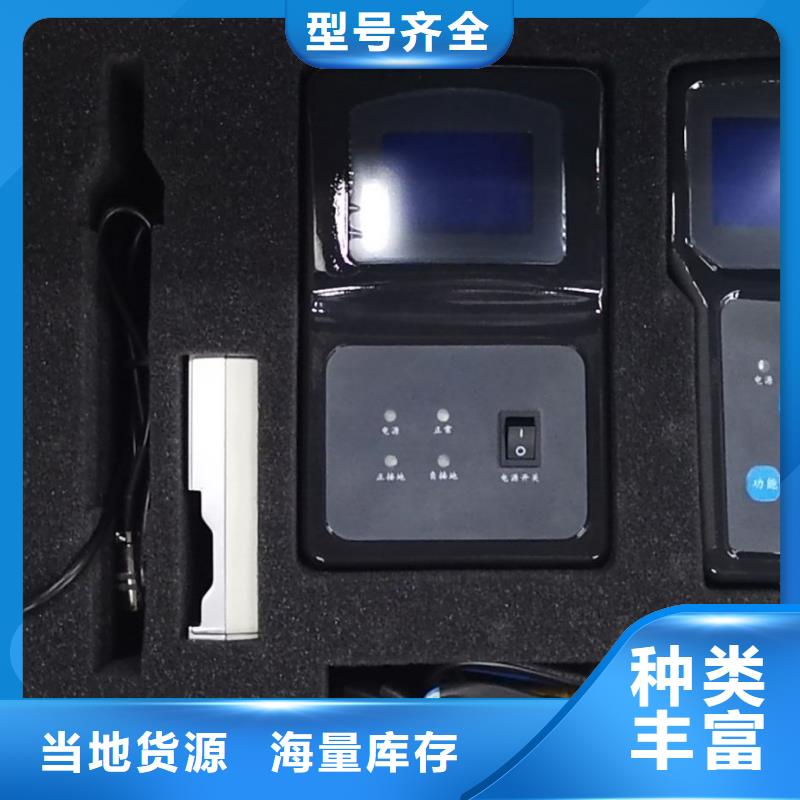

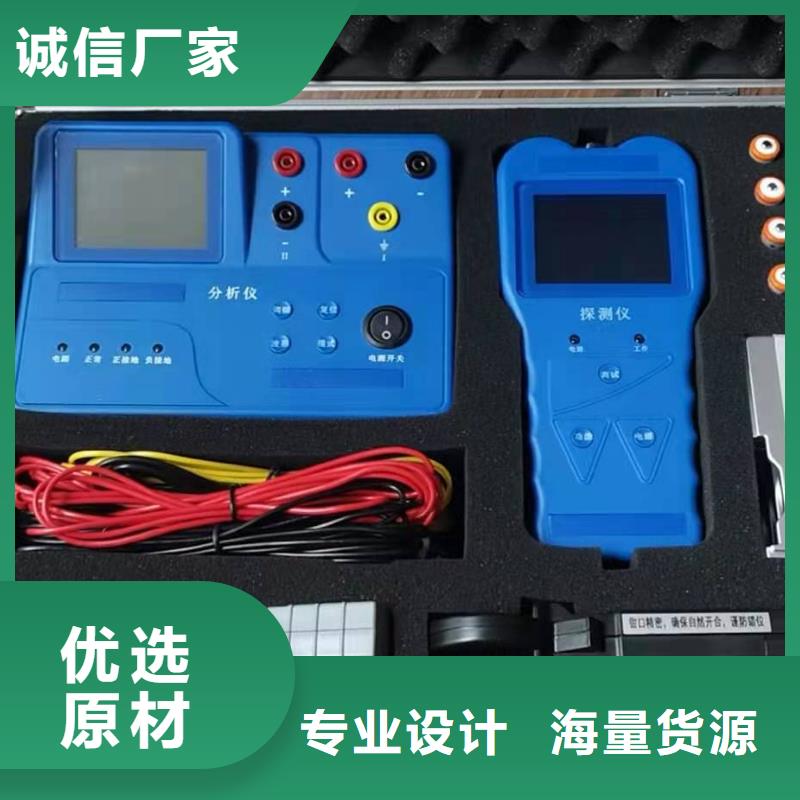

直流系统接地故障定位仪 模式：通过该按键可以实现分析仪工作模式的选择，分析仪工作模式可选择为自动模式或强制模式，当设定为自动模式时分析仪状态栏模式显示为“Auto”，当设定为强制模式时分析仪状态栏模式显示Force”开机默认为“Auto”。关于强制模式与自动模式的说明：当分析仪式工作在自动模式时，只有检测到第I段母线系统对地电压发生一定偏差之后才启动检测桥进行故障判断，当系统恢复正常后会自动停止检测桥的投入；当分析仪工作在强制模式时，分析仪会主动启动检测桥进行故障检测，检测完成之后无论是否存在接地或环网故障都将会向系统对地投入检测桥。5．2．2 探测仪操作探测仪面板共设有三个按键，分别为“电源”“功能”“测试”，探测仪所有的检测功能均可通过这三个按键来实现，探测仪兼容D型采集器和A型采集器，使用时请注意接入的采集器类型以及不同采集器类型对应的分析仪的“”和“”波形状态。电源：电源开关按键；功能：按功能键选择所需要的测试功能项；测试：选择需要的功能后按此键开始测试。5．3 显示5．3 .1分析仪显示开机后分析仪进入主界面显示，分析仪有一个显示画面，显示内容如下：分析仪开机便会对系统进行检测，检测完毕后分析仪主界面上显示系统当前电压、系统正负对地电压、正负对地绝缘电阻大小、系统分布电容大小、交流窜电状态及是否存在环网故障。如果分析仪检测到系统存在正极或负极绝缘故障，则对应的“正接地”或“负接地”故障指示灯闪烁。如果分析仪检测到系统存在环网故障，则“正接地”与“负接地”故障指示灯同时闪烁。指示灯闪烁时表示分析仪正在向被测系统对地按设定的信号幅度和频率切换检测桥，指示灯处于非闪烁状态时则分析仪没有切换检测桥。

直流系统接地故障定位仪故障定位画面如下：故障定位画面该画面显示了被测回路的电流波形图、绝缘阻抗大小、故障点方向等信息。上图中左图为接A型采集器时对故障支路进行检测的显示界面，右图为接D型采集器对故障支路检测的显示界面。对于存在故障支路的检测，从图中可以看出探测仪检测到了与分析仪所发同频率信号和投入检测桥同频率的电流信息，并以波形的形式显示出来，检测完成之后并指出故障点的方向。故障点方向显示为“同向”或“反向”，该方向是相对于检测点的采集器标识方向而言。如果同向，表示故障点方向和采集器标识的方向一样；反之，相反。对于纯电阻回路，同步点箭头，指示在电流波形的波峰或者波谷位置；对于有分布电容的回路，指示在电流波形的波峰和波谷之间。故障电流频谱分析画面如下：故障电流频谱分析由两幅画面组成，上图中左图为故障电流频谱原始电流波形图，右图为经FFT变换后的频谱图。该功能先将原始电流信号以波形显示出来，然后进行快速FFT变换，再将该故障电流的频谱图显示出来，并计算出电流幅值的频点及故障电流幅值。直流电流测试画面如下：在该界面下按“测试”键可对当前测试电流进行清零操作。“电流测量”功能只适合使用D型采集器，如果使用A型采集器，界面会提示“请接D型钳表”，即需将A型采集器更换成D型采集器后进行电流测量操作。六、注意事项（1）由于装置是精密仪器，在运输、使用和存放时要小心轻放，各部件要防止摔、跌等强烈震动，保证使用的高精度。

直流系统接地故障定位仪在没有接地的情况下，系统分析仪不会向系统发出任何信号，同时也不会向探测仪发出同步信号。在自检时，请确保直流系统中不存在其它向直流系统发出信号的设备，如有，请退出后测试，包括在后面的查找过程中均需将存在信号源的设备退出直流系统，否则有可能对检测带来干扰。（3 ）检测开始设备自检通过后，即可对系统支路逐一检测，为了保证检测的顺利进行，在将探测仪远离分析仪进行检测时，不要关闭探测仪电源。探测仪共有三项功能可供用户使用，分别是“故障探测”“绝缘分析”“电流检测”，三项功能可通过功能键进行切换。故障探测功能 设备内部设定了不同电压等级系统的支路接地阻抗检测门限值，当支路绝缘故障小于该门限值时，检测结果显示接地故障告警信号，并告之接地故障点方向；当支路绝缘故障大于该门限值时，检测结果显示非接地信号；同时，为方便用户判断被测支路的绝缘状况，测试结果还将显示检测的绝缘量化指数，绝缘指数越高表示绝缘情况越差，越低表示绝缘情况越好。电压等级/V2448110220接地检测门限值/KΩ7153060设备接地检测门限表绝缘分析功能 选择该功能项之后，探测仪会把被测支路的绝缘阻抗大小及波形显示出来并且指示接地点方向，可测量的阻抗范围如下表：电压等级/V2448110220阻抗测量范围/KΩ0-700-1500-3000-600探测仪阻抗测量范围表如果被测支路存在绝缘故障，检测完成之后显示示意图如下：绝缘分析功能电流检测功能
