天正华意电气设备(大连市分公司)tianzh3611是一家制造的专业工厂,集研发、设计、生产和销售于一体,H4TfBrNaZ新闻资讯,我司生产的规格齐全,质量过关可放心选购。联系人:杨经理,地址:[平度市平安路2号]。

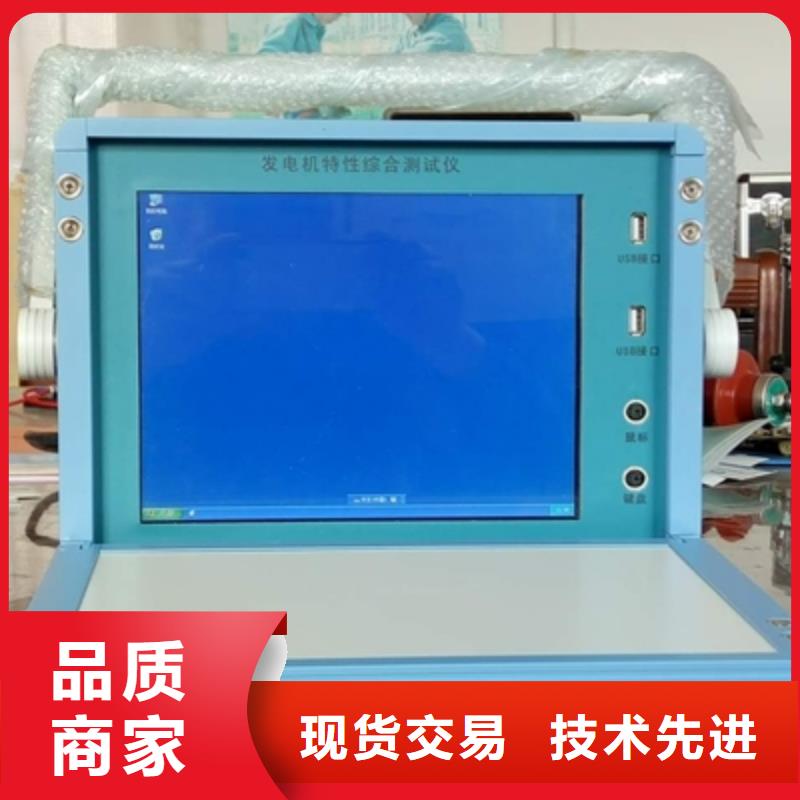

发电机特性综合测试仪特性类试验特性类试验，是指在标幺制的X-Y坐标系中，记录两组参量的特性曲线。典型的特性类试验包括发电机空载、发电机短路等。试验过程可以区分上升、下降过程，也可以只进行上升过程。试验中同时手动录制稳态点，并在试验后进行曲线拟合。?试验模板进行试验前，特性类试验需要设置绑定的参量、坐标系等内容；这些基本的试验设置项称为“试验模板”。录波仪软件附带常用的特性类试验模板，用户也可以创建自己的模板。由“电气试验/特性类试验”，进入“试验模板”页面，如图26所示：图26?试验设置在打开的试验模板列表对话框中选择要编辑的模板，并点击“编辑”。会弹出“特性类试验”的设置页面，如图27所示：图27在此页面中编辑模板。试验名称：为此类试验命名，也就是模板名；全部模拟量：列表中的参量来自录波仪的模拟量有效值，包括派生量，模板设置中的、为参量选择、删除退出按键。X 轴：需选择X轴的绑定参量（多选三个），并定义X轴的名称、刻度数以及值（标幺值）。Y 轴：需选择Y轴的绑定参量（多选三个），并定义Y轴的名称、刻度数以及值（标幺值）。X轴（横轴）、Y轴（纵轴）均采用规一化值（标幺值）。X轴、Y轴可分别绑定1-3个参量，由绑定的参量取平均值后绘制试验曲线。试验过程：如果试验要进行上升、点、下降的过程，请选择“记录上升、下降过程”；如果只需记录上升过程类型的数据关系则选择“仅记录上升过程”。同步记录参量：除了直接参与X-Y特性曲线绘制的参量外，试验程序还可以同时显示、记录其它参量的实时值。

发电机特性综合测试仪数据保存与读取试验完成后点击软件主界面的保存按钮，则当前的试验数据会被保存至仪器，保存的文件名称格式为“××年××月××日××时××分××秒 试验类型”，只有在“查看数据”，“查看结果”，“查看历史数据”和“查看历史结果”状态时才可以保存数据。点击试验模板程序主界面的读取按钮会出现图12所示界面，选择要读取的历史试验，则仪器进入查看历史数据或结果的状态，所保存的试验曲线，结果和当时的试验环境都会被重现。读取历史数据界面也可以存储器中所存储的历史试验文件。图12 读取历史试验3.9 制作试验报告试验完成后试验结果会以图形或者数据的方式展示，在结果查看器中选择生成报告类型，然后点击生成报告则在仪器中会自动生成WORD/EXCEL格式的试验报告，试验报告的名字与保存的试验文件名字相同。试验报告中的实时曲线图形和当前显示的示波器中的图形完全一样，并且仪器会对图形进行自动标识。生成试验报告时可选的项目包括：单色WORD报告，彩色WORD报告，EXCEL数据等组合3.10 软件示波器操作仪器的示波器程序实现的主要功能包括：1）数据采集时的实时示波2）数据采集完成后对数据进行波形回放3）数据波形的整体放大，整体缩小，X轴放大，X轴缩小，定位，撤销操作等4）数据波形的参数统计，统计内容包括平均值，值，小值，开关量跳动次数，以及这些参数所对应的时间轴5) 对单条曲线进行，Y轴放大，Y轴缩小，Y轴上移/下移/平移，双线统计等操作6）通道名称定义，物理量单位定义示波器组件外形如图5所示，左右两边的工具栏是针对示波器的操作，当鼠标离开工具栏时，工具栏会自动收起显示当前的坐标系，当鼠标进入工具栏的文字提示处时，工具栏会自动打开，显示可以进行的操作按钮。针对于示波器的操作包括：通道与坐标设置，图形放大，缩小，X轴放大，X轴缩小，参数统计，撤销操作，坐标自动选择，数据定位，单线统计分析，单线上移，单线下移，单线平移，单线放大，单线缩小，应用当前坐标设置至模板等操作。

发电机特性综合测试仪 测试频率：50/60Hz4、即满足以上要求，又要求节省费用。二、系统设计依据标准：电机产品试验项目和方法均符合下列标准的版本，但不仅限于下列标准。1、 GB755/IEC 60034-1《旋转电机 定额和性能》。2、 GB/T1032-2012《三相异步电动机试验方法》。3、 GB/T9651《单相异步电动机试验方法》。4、 GB14711-2013《中小型旋转电机要求》。5、 GB12350《小功率电机要求》。6、GB/T22670-2008 《变频器供电三相笼型感应电动机试验方法》系统软件采用全中文操作，Windos10系统，人机对话简捷方便，系统软件设立电机标准参数数据库（数据库可按日期、序号，电机型号等储存，也可根据用户要求设立），标准数据库具有权限管理功能，通过密码进入或修改。系统对测试数据具有自动记录（三线制检测匝间、对地工频耐压、对地绝缘电阻合格，记录表格默认其相间工频耐压、相间绝缘电阻合格）、判定结论和保存功能。并可用多种方法进行查询，软件对检测记录的数据具有统计分析及打印功能，并可将测试数据导入到Excel表格，还可根据用户要求进行表格设计（加入甲方公司图文标识）。系统具有较强抗电磁干扰能力。该系统操作简单易学，具有高可靠性及抗干扰能力，此系统即适用于任何环境的实验室及车间，系统软件终身免费升级。系统原理
