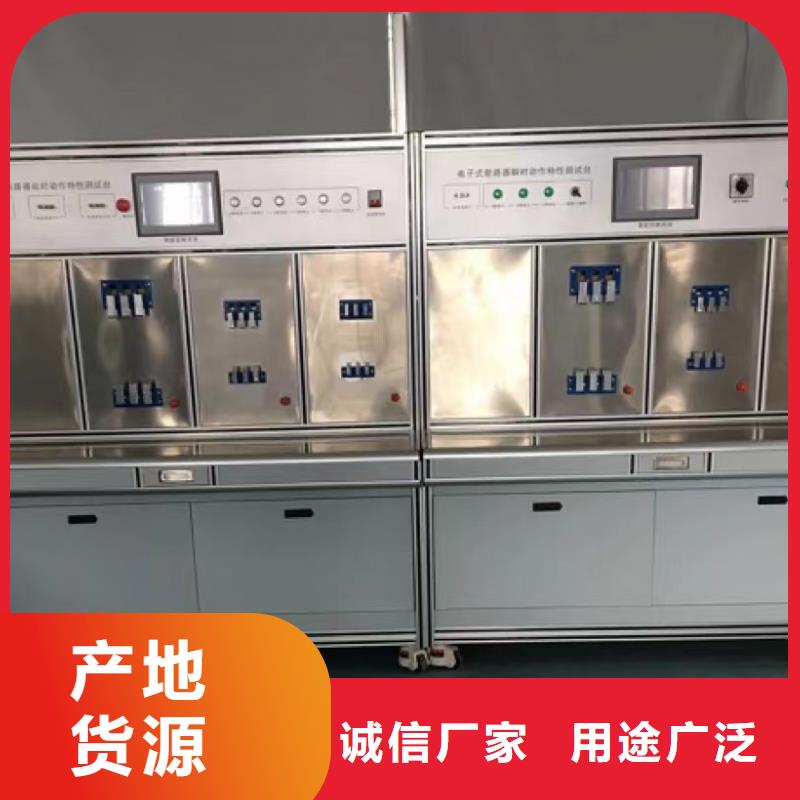

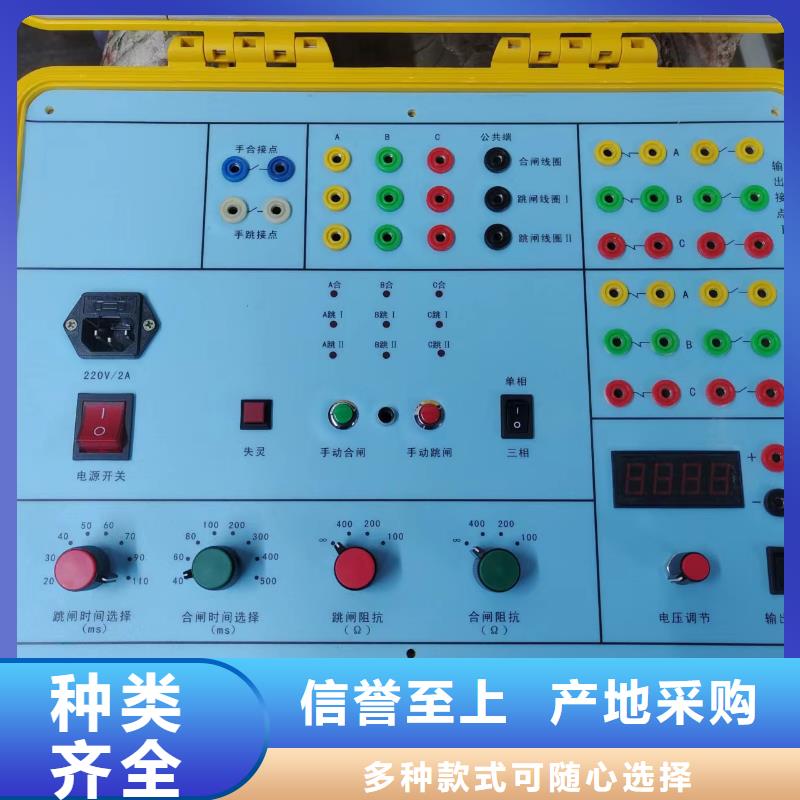

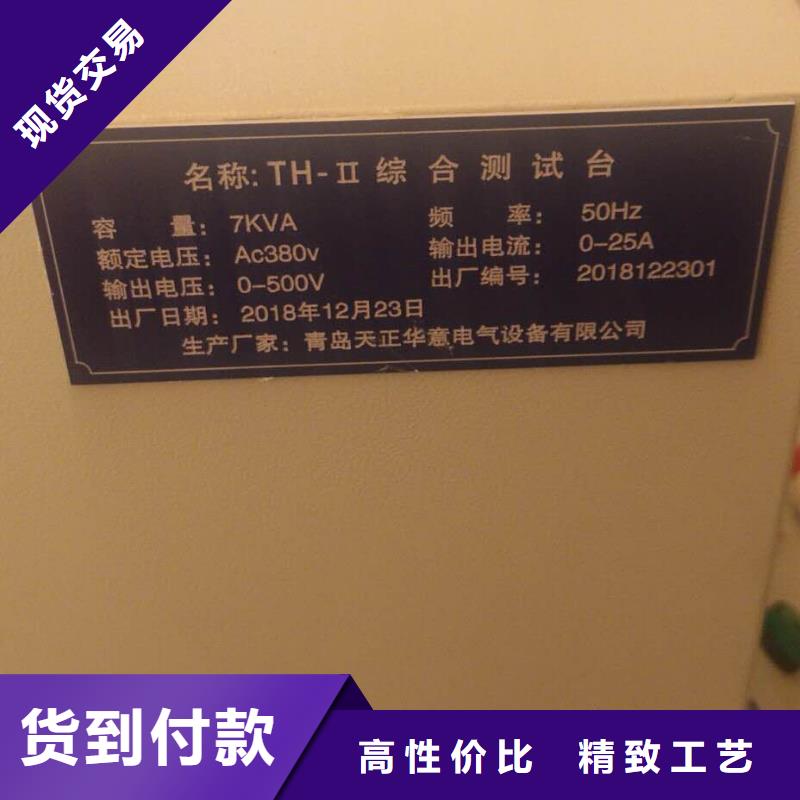

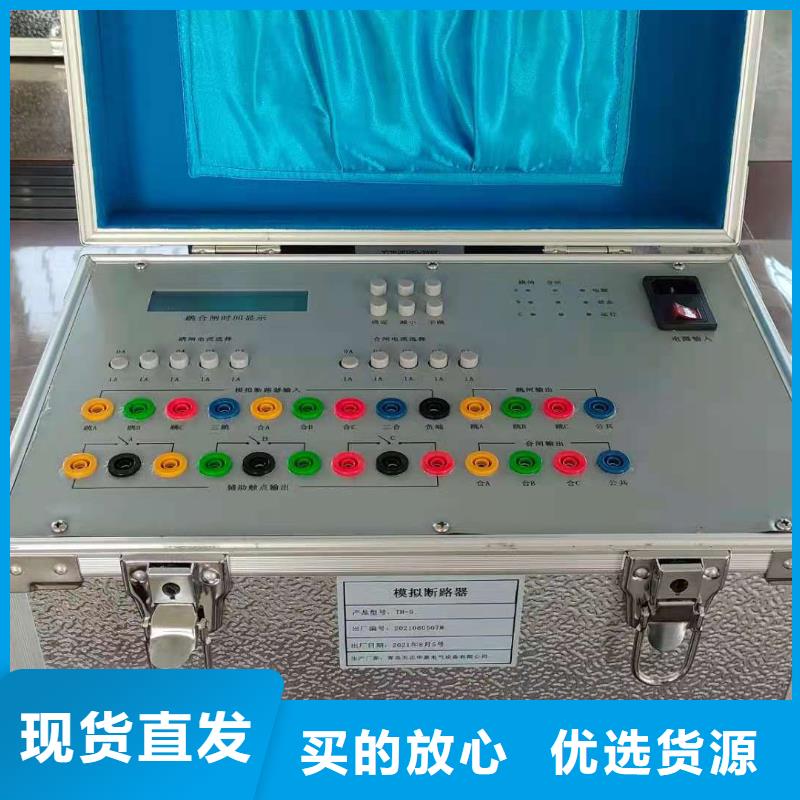

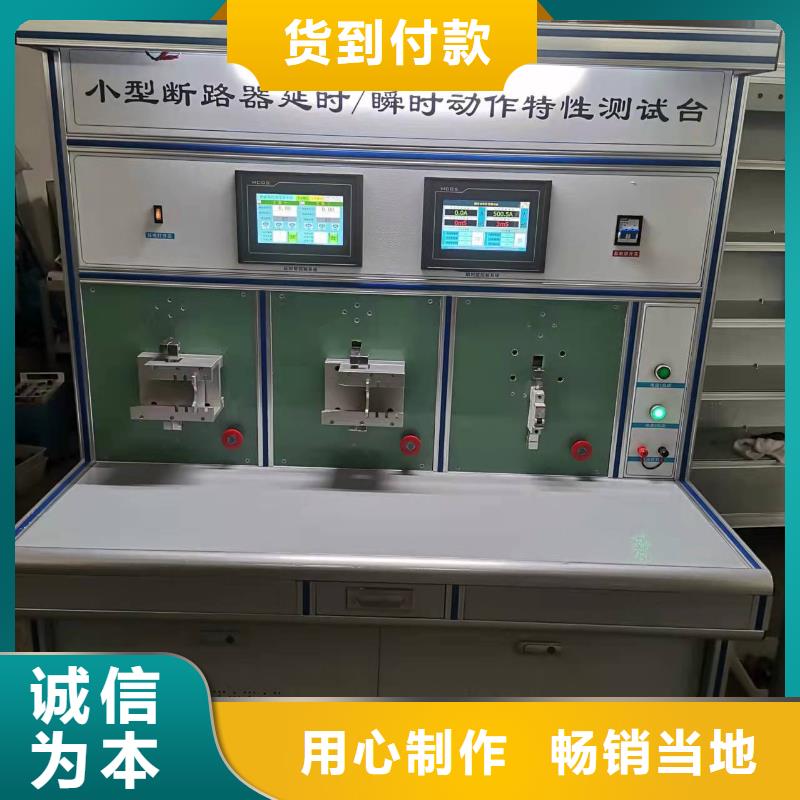

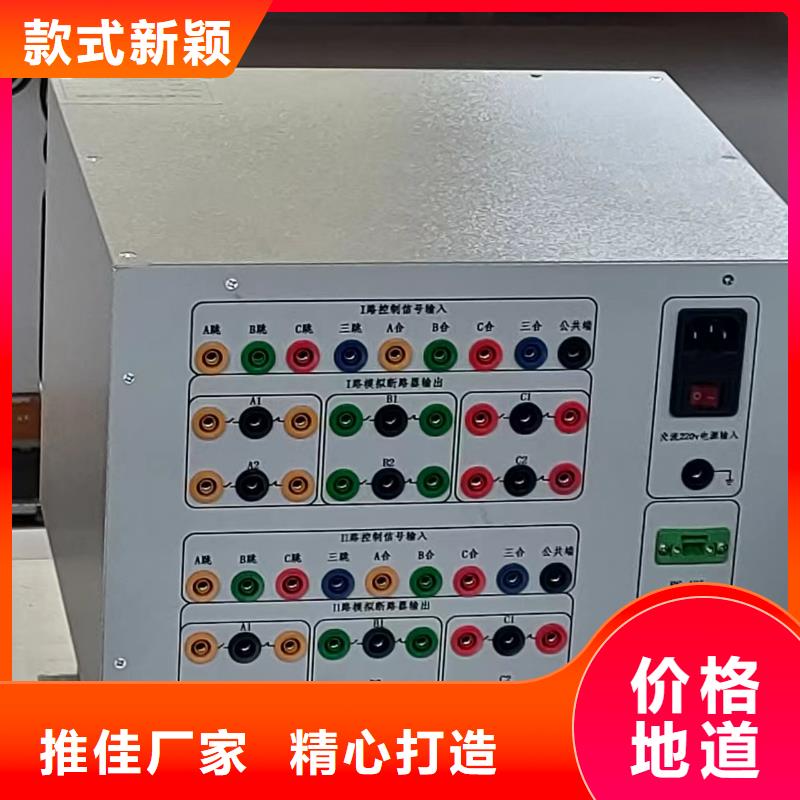

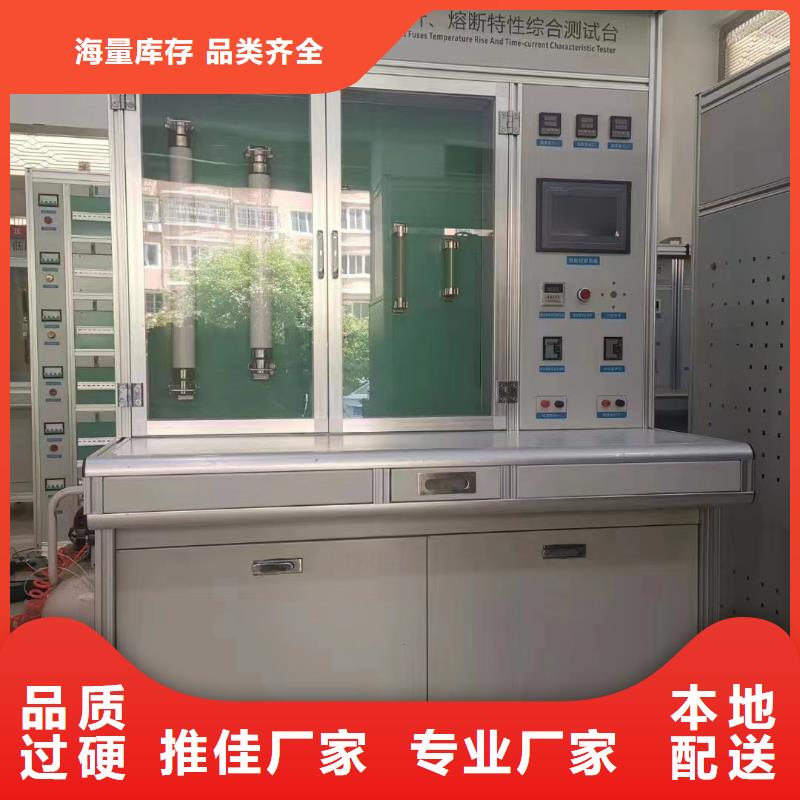

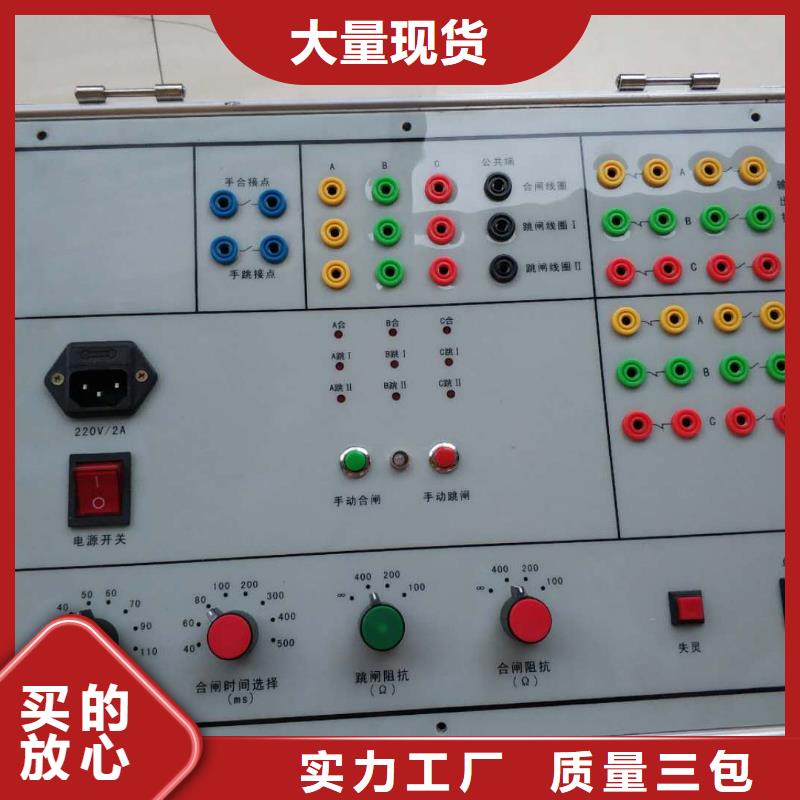

高低压开关柜通电试验台 跳合闸时间根据高压断路器的性能可从0到500ms间整定，跳合闸电流可按1A、2A、3A、4A、5A整定。本装置上电后，模拟断路器A、B、C三相是处于合闸状态，合闸指示红灯应亮。当保护装置加入故障电流、电压后，保护装置动作，此时送出跳闸信号，模拟断路器CPU单元收到跳闸信号后，立即开始计时，准备跳闸。 当跳闸时间达到整定值时，控制动作单元跳闸，同时切断保护装置的跳闸信号。合闸和重合闸过程类似。三．使用说明1．面板开关、按键其功能介绍：（1）电源接口： 输入220V/50Hz。（2）直流电压调整旋钮：旋转此钮可调节直流电压输出大小。顺时针旋转直流电压值增大；逆时针旋转直流电压值减小。在由大调小时，旋转应尽量慢些。（3）电源开关： 此开关为模拟断路器电源开关。（4）合闸输出端子：当模拟开关收到合闸脉冲经延时后，根据接线情况单相或三相合闸，合闸相合闸输出接点由断开到闭合再断开，发出一脉冲。（5）直流开关： 该开关为直流电源输出开关，该直流电源为不稳压电源。（6）直流输出端子：在直流开关合上时，正负端子有直流电压输出。（7）跳闸输出端子：当模拟开关收到跳闸脉冲经延时后，根据接线情况单相或三相跳闸，跳闸相跳闸输出接点由断开到闭合再断开，发出一信号。（8）时间显示窗口：为液晶显示屏，显示跳合闸时间。（9）跳闸电流选择开关：

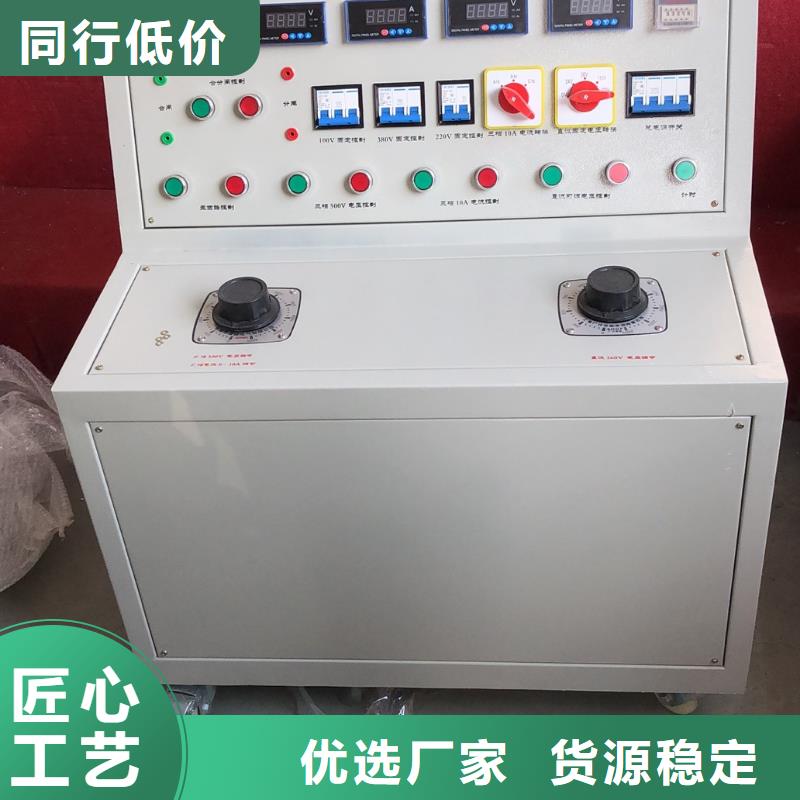

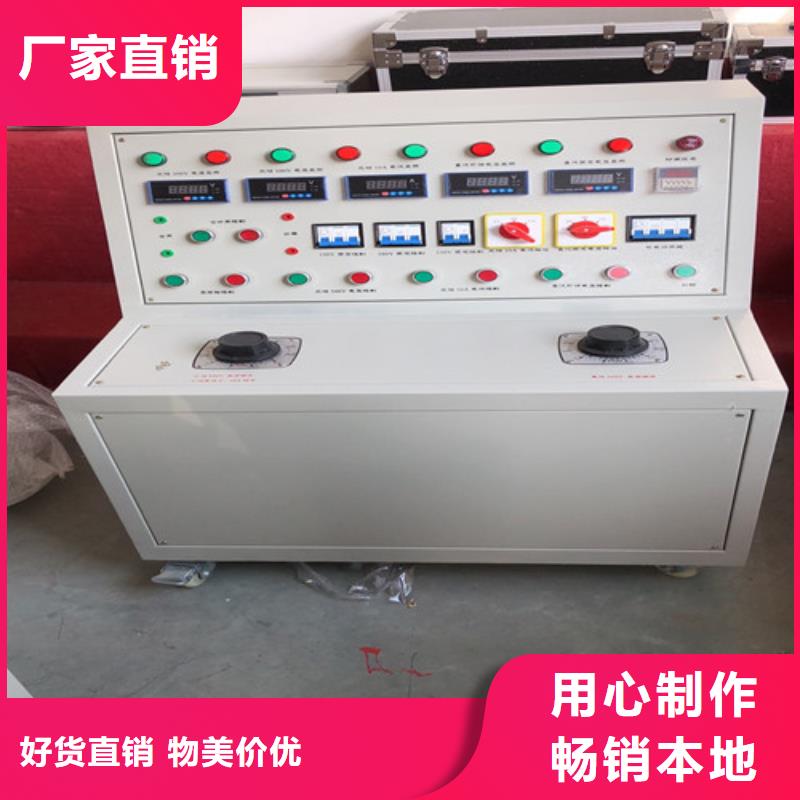

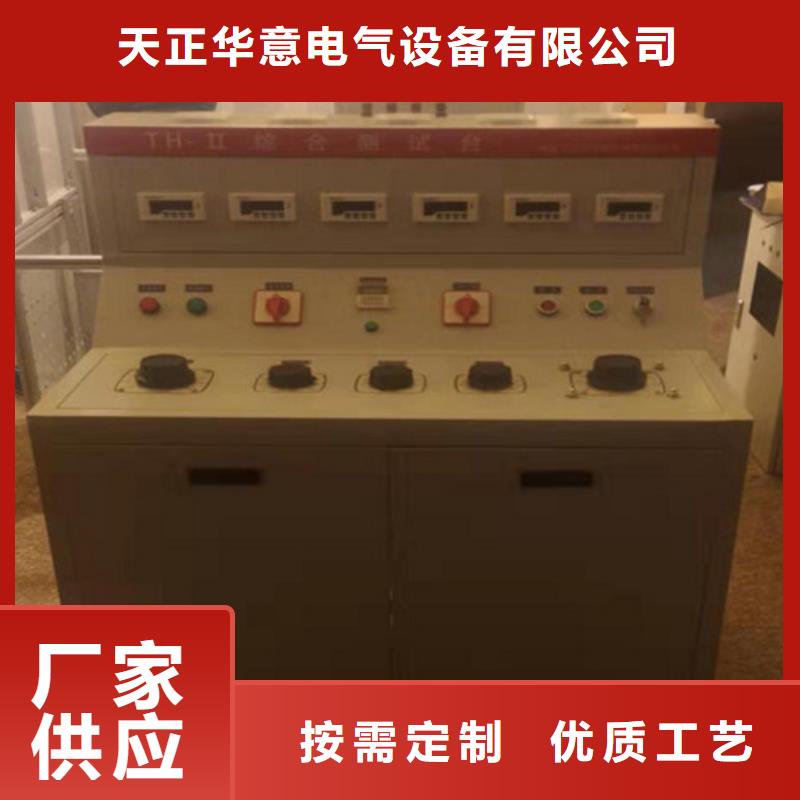

高低压开关柜通电试验台面板指示灯应该为合闸后亮红灯指示，分闸后亮绿灯指示，合闸按钮为绿色，分闸按钮为红色（指示灯与按钮分开，标明合闸按钮，分闸按钮，合闸指示，分闸指示）油漆不能出现多个颜色，如有碰撞补漆需同一种颜色.面板控制台旋转的两个按钮应该标明对应的电压或电流输出标识，例如，（直流电源输出旋钮、可调电压、电流输出旋钮） 8.带万向轮，数显表显示，数显表精度为0.5级，银灰色外壳9.工作环境： 0～40℃；环境湿度≤85％四、使用说明注意：1.每次试验必须确定调压器处于零位。2.电压，电流单独控制，可以同时输出。五、操作说明1.接通输入电源AC380V；2.切换“输入电源电压显示”转换开关，观察各项电压是否正常；3.将调压器回零，并按“启动”按钮，再按面板上“AC0~20A输出控制”合闸按钮。缓慢调节调压器旋扭,观察“AC0~20A电流指示”，升到要求值，在转换三相电流看是否达到要求，试验完毕后，旋转调压器旋钮使其回零位，按下“AC0~20A输出控制”分闸按钮，再按面板上的“停止”按扭，断开总电源开关。4.三相AC100V输出 合上总闸按钮直接在背板接点试验。5.三相AC0~400V输出 合上三相AC0~400V输出的合闸按钮缓慢调节调压器旋钮，观察三相AC0~400V电压指示，升到要求值，在转换三相电压看是否大达到要求，试验完毕后，旋转调压器旋钮使其回零位，按下AC0~400V输出的分闸按钮。

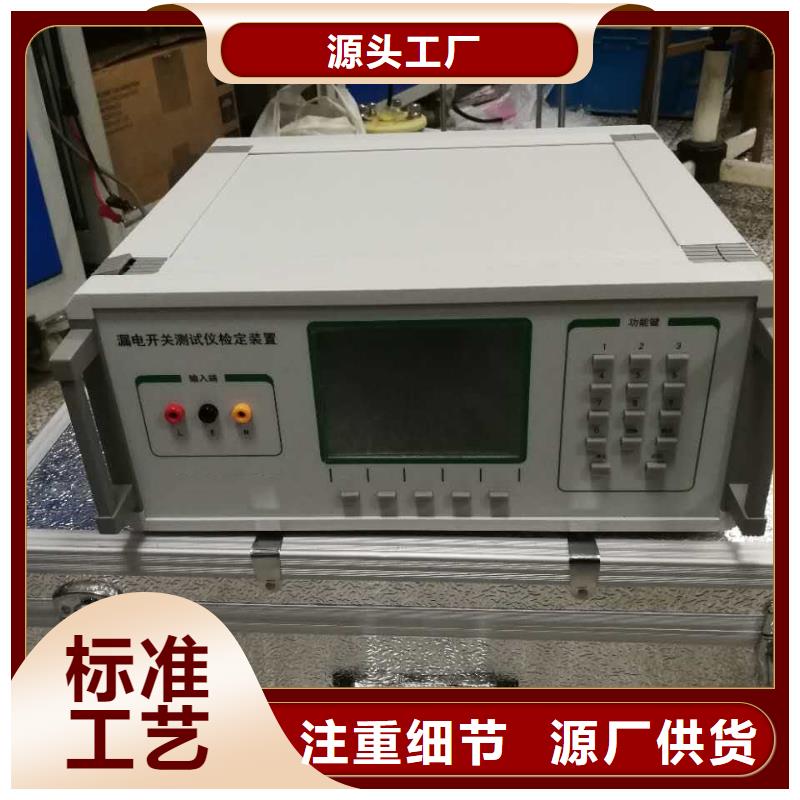

高低压开关柜通电试验台TH-300 监控被测试装置流出的电流并显示达到标称设定值时所测得的 电流，来执行 RCD 跳闸电流校准。当达到跳闸电流电平时，分断器断开连接。 通常被测试装置跳闸电流以百分之几的步进值从标称跳闸电流的 10％递增到 150％。2.2 剩余不动作电流剩余不动作电流：在该电流或低于该电流时，RCD 在规定条件下不动作的 剩余电流值。2.3 分断时间分断时间：从突然施加剩余动作电流瞬间起到所有极电弧熄灭瞬间为止所经 过的时间间隔。通过 TH-300 监控被测试装置流出的电流，并在电流达到跳闸电流时，启动 定时器依据达到设定的跳闸时间，断开分断开关的连接，来执行 RCD 跳闸时间 校准，同时显示测得的被测试装置跳闸电流。3 仪器特点》 可模拟漏电保护开关对不同电流和时间进行分断模拟；》 可任意设置 0-3000mA 剩余动作电流和剩余不动作电流；》 宽的分断时间设置范围 10ms～5000ms；》 大屏幕液晶菜单显示，操作简单、方便；》 校准时间短、工作效率高，比传统方式大大节省时间；》 适用范围广，能覆盖现有绝大部分漏电开关测试仪的校准需求。4 主要技术指标4.1 工作条件(1)供电电源：AC(220±10％)V，50Hz；(2)工作温度：20℃±5℃； (4)相对湿度：＜80％； (5)电源失真度：＜2％； (6)电源要接地良好。4.2 主要技术参数量程 漏电电流（AC） 弹跳时间校验范围 30mA 300mA 3000mA (10～5000)ms准确度 ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±0.1ms显示 0.001mA 0.01mA 0.1mA 1ms设置细度 1mA 1mA 1mA 1ms4.2.1 漏电电流： (1)漏电电流范围： a.30mA 档：(0～30)mA；b.300mA 档：(30～300)mA；c.3000mA 档：(300～3000)mA； (2)允许误差：±（0.2％读数＋0.05％量程） 4.2.2 分断时间： (1)分断时间范围：(10～5000)ms； (2)允许误差：±0.1ms。5 接线及使用说明
