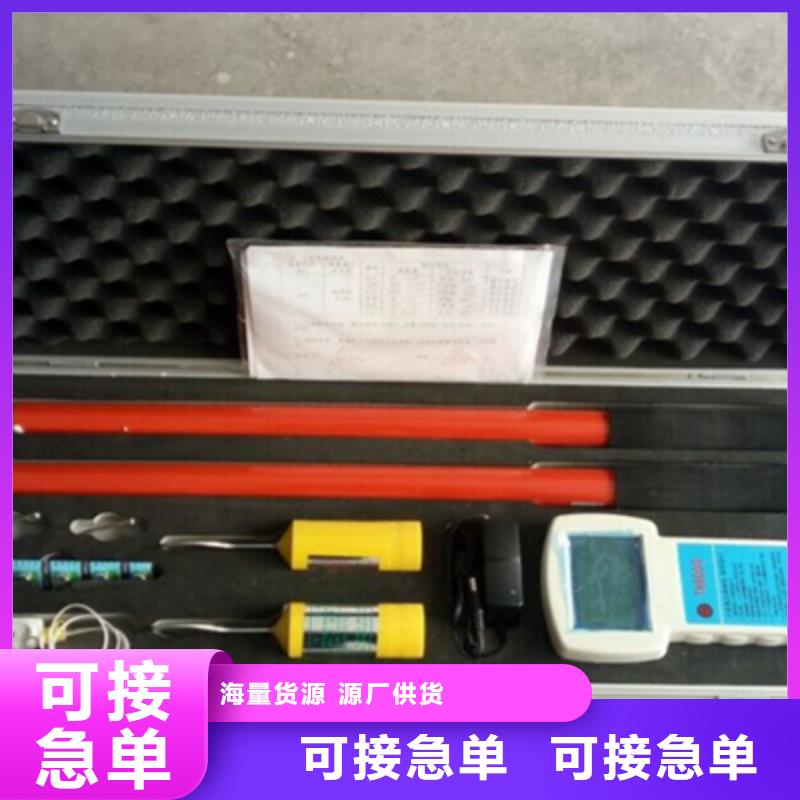

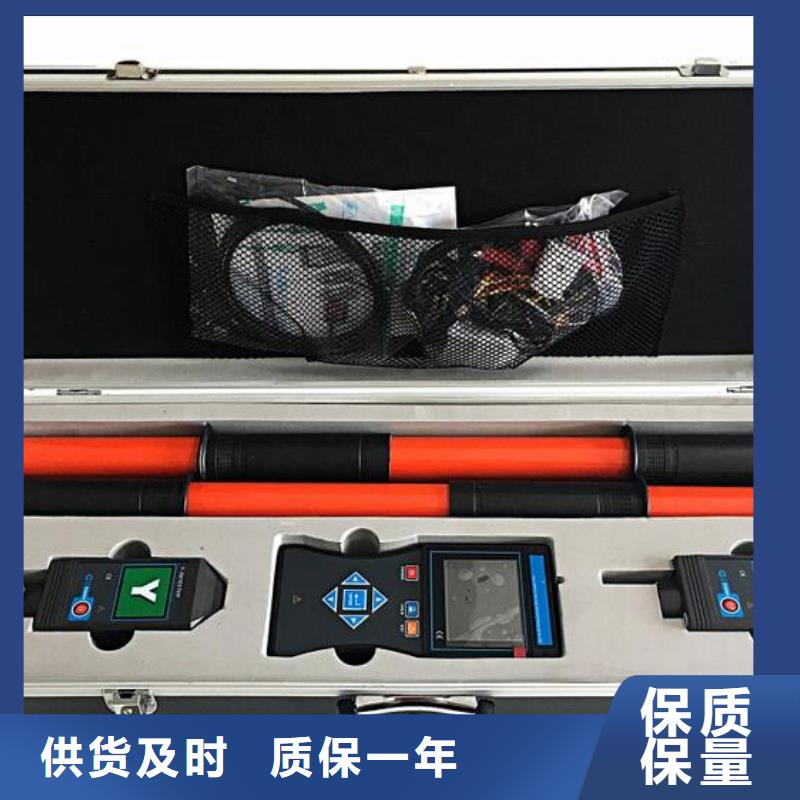

无线核相器35kV及以下裸导线，或110kV以下有绝缘外皮的导线直接接触核相(带绝缘杆操作)非接触测量：35kV以上裸导线，或110kV以上线路采用非接触核相，逐渐靠近该导线(带绝缘杆操作)辅助接地线测量：低于100V时，如果测量结果不稳定，则需要使用辅助接地线与接地点相连接,增强信号验电指示探测器“嘟--嘟--嘟”蜂鸣声换档自动换档采样速率2次/秒仪表尺寸探测器：长宽厚145mm×60mm×48mm接收器：长宽厚210mm×100mm×44mm背光有感应强度控制根据感应的电场强不同，探测器能自动控制放大倍数，便于排线密集场所核相数据保持测试模式下按HOLD键保持数据，再按HOLD键取消保持退出功能按ESC键退出当前功能界面，返回上级目录无信号指示当接收器没有收到发射信号时显示“----”符号自动关机开机约30分钟后，仪表自动关机，以降低电池消耗电池电压当电池电量不足时：探测器：电源指示灯慢闪，提醒充电；接收端：电池电压低符号显示，提醒充电额定电流探测器：20mA max；接收器：200mA max仪表质量探测器：205g(含电池)接收器：395g(含电池)绝缘杆：0.5 kg(1根)总质量：5.6kg(含仪表箱)工作温湿度-10℃～40℃；80％Rh以下存放温湿度-10℃～60℃；70％Rh以下干扰无特强电磁场；无433MHz 、315MHz同频干扰绝缘强度绝缘杆：AC 110kV/rms(绝缘杆全部拉伸后，两端之间)探测器：2000V/rms(外壳两端之间)接收器：2000V/rms(外壳两端之间)适合安规GB13398－92、GB311.1－311.6－8、3DL408－91标准和新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003标准

无线核相器 操作1．基本操作接收器和探测器都是按POWER键开关机。探测器开机后LED指示灯亮，进入测试模式。若开机后LED慢闪，探测器电池电量不足，需要充电，充电时LED快闪。开机15分钟后LED持续慢闪，提示探测器将自动关机，此时按POWER键探测器能继续工作。接收器开机后，LCD显示，按上下箭头键可以调节LCD背光亮度。接收器开机15分钟后LCD闪烁，提示接收器将自动关机，此时按POWER键接收器能继续工作。按HOLD键锁定并存储数据，锁定数据时HOLD符号指示，仪表可以存储9999组数据。按箭头键键移动光标或查阅数据，左右箭头键选择步进值＋1、-1、＋10、-10、＋100，-100，按ENTER键确认查阅所存数据。按ETH-C键退出当前目录返回测量界面。进入数据删除模式，选择“是”按ENTER键确认删除存储的所有数据，数据删除后将不能恢复，请谨慎操作。2．测试高压，极其危险！必须由经培训并取得授权资格的人员操作，操作者须严格遵守规则，否则有电击的危险，造成人身伤害或伤亡事故。35kV以上裸导线核相，请采用非接触方式，探测器逐渐靠近导线即可，否则有电击的危险，造成人身伤害或伤亡事故。接触核相：当裸导线电压低于35kV时，或110kV以下具有绝缘外皮的导线，可以将探测器探针或探钩接触导线核相。极低电压时，例如低于60V，必须接触核相。核相时，探测器自动调节电场感应强度，根据电场强弱自动增强和减弱信号放大倍数，便于线路密集的场所核相。

无线核相器 技术规格1．基准条件和工作条件影响量基准条件工作条件备注环境温度23℃±1℃-10℃～40℃/环境湿渡40％～60％＜80％/信号波形正弦波正弦波β＝0.01信号频率50HZ±1HZ45HZ～65HZ/仪表工作电压3.7V±0.1V3.7V±0.5V/测相位频率相序时电流幅值1A±0.1A0.5mA～30.0A/测相位频率相序时电压幅值100V±10V10V～600V/测功率功率因数时电流幅值1A±0.1A10mA～30A/测功率功率因数时电压幅值100V±10V10V～600V/外电场、磁场应避免被测导线位置被测导线处于钳口的近似几何中心位置2．一般规格功能同时测试三相380V/220V电力系统中的电流、电压、相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等电源DC 3.7V大容量可充锂电池，USB充电接口，充满电连续工作约10小时额定电流约150mA 显示模式3.5寸真彩液晶屏显示仪表尺寸长宽厚：196mm×92mm×54mm钳口尺寸φ7.5mm×15mm 采样速率约3次/秒量程交流电压：0.00V～600V交流电流：0.0mA～30A相位：0.0°～360°频率：45.00Hz～65.00Hz有功功率：0.0W～18kW无功功率：0.0W～18kVAR视在功率：0.0W～18kVA功率因数：-1～＋1电流矢量和：0mA～90.0A分辨率电压：AC 0.01V电流：AC 0.1mA相位：0.1°频率：0.01Hz有功功率：0.1W无功功率：0.1VAR视在功率：0.1VA功率因数：0.001电流矢量和：1mA精度（基准条件下）电压：±(0.5％量程)电流：±(0.5％量程)相位：±1°
