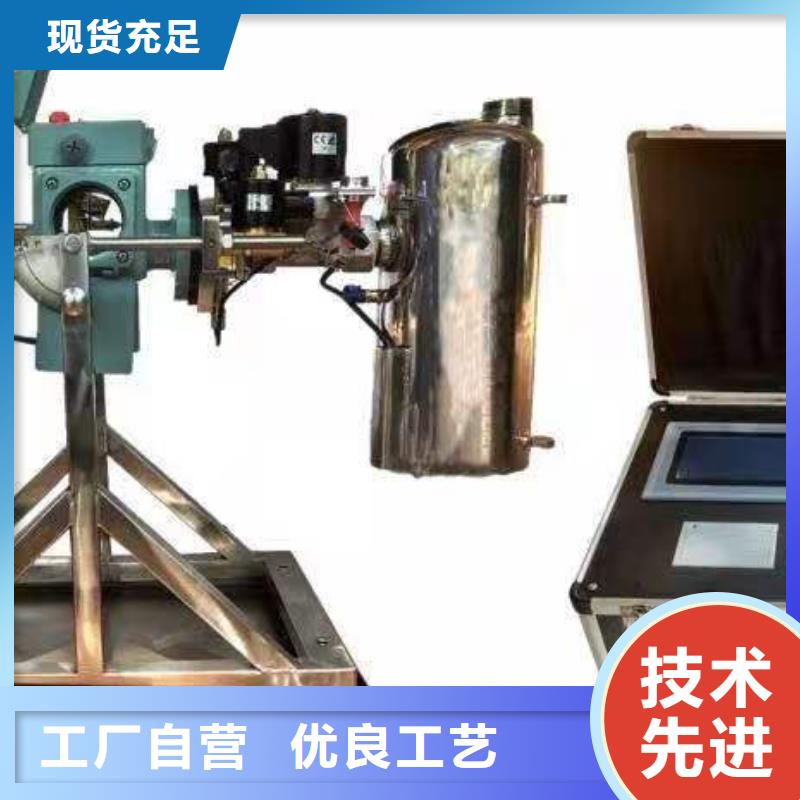

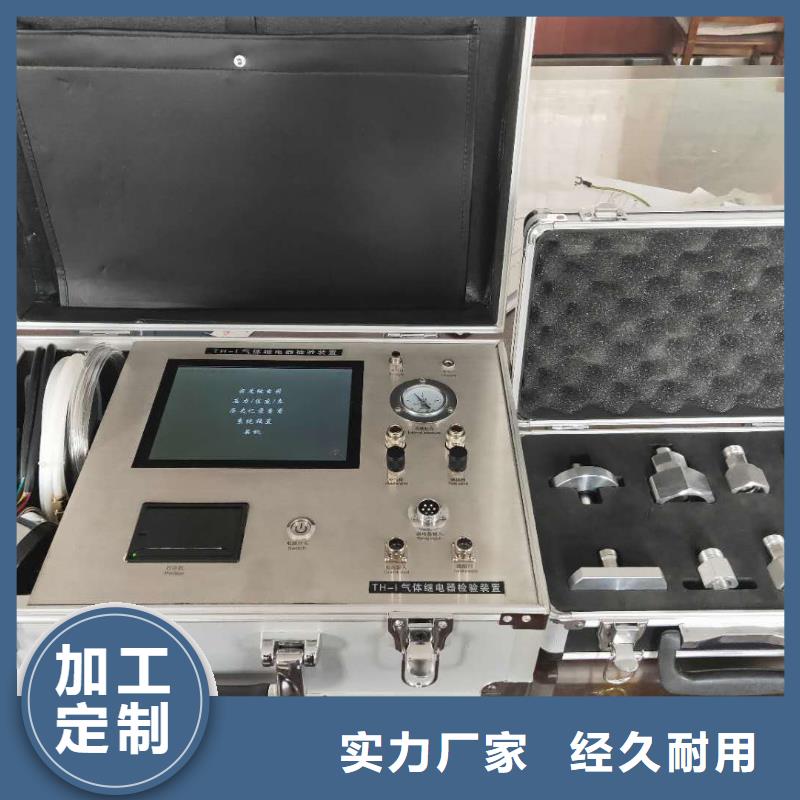

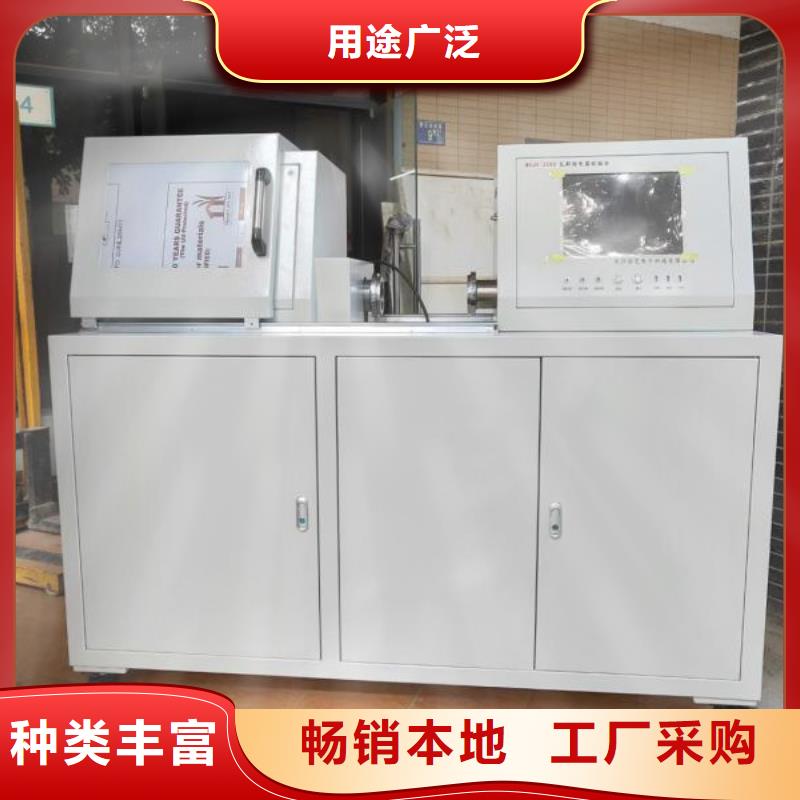

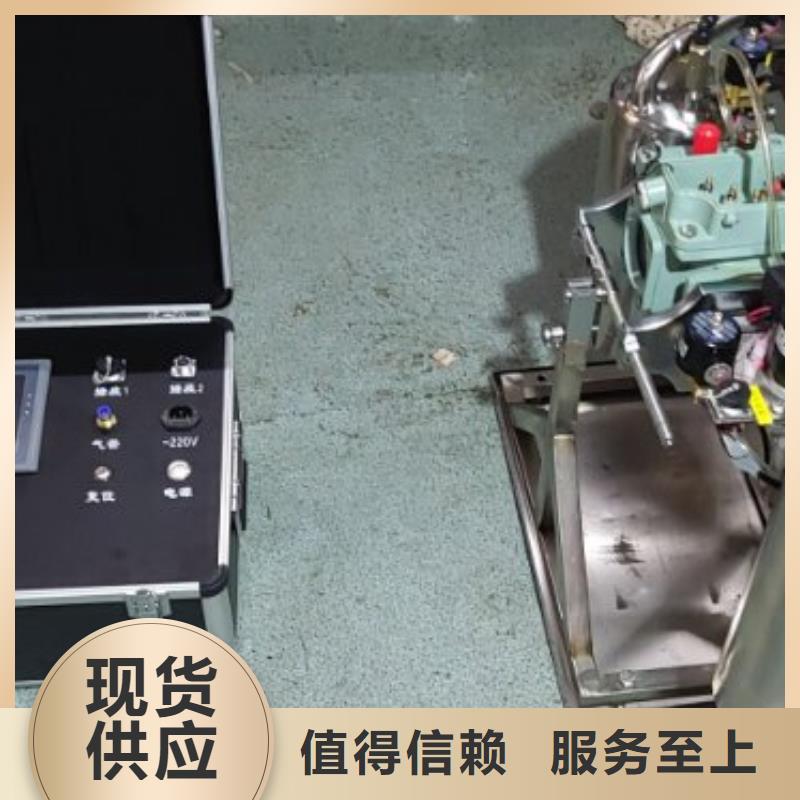

瓦斯继电器校验仪、操作指南5.1 首次使用该校验台请先往油槽中加满25＃变压器油。5.2 瓦斯继电器安装5.2.1 将瓦斯继电器放于继电器升降台上，调节升降台的高度伸缩管的长度，至继电器与校验台口径对中，按动液压前进键，使得瓦斯继电器密封紧固。5.2.2 将2气管（图一）与瓦斯继电器排气孔相连。5.2.3 校验台四根线从前至后依次与继电器1、2、3、4（5）接线柱相连。5.2.4 将校验台气管与空压机相连，测试开始时就将空压机打开。5.2.5该校验台自身口径为Ф80，但同时配有Ф25,、Ф50口径转接器，若需测试QJ-25、 QJ50型继电器，只需安装前加装口径转接器。注：安装时对接处请加密封垫，以防止漏油确保测试准确！5.3 操作步骤5.3.1 打开总电源，按下启动，等待进入电脑界面。5.3.2 打开瓦斯（气体）继电器校验台图标，等待进入操作界面，如图三。图三5.3.2 点击系统初始化，进行瓦斯除气、管路除气操作.瓦斯除气：排除瓦斯继电器中的气体。管路除气：排除管路中的气体。5.3.3 轻瓦斯实验轻瓦斯实验前进行轻瓦斯初始化轻瓦斯初始化完成后点击排气结束进行轻瓦斯测试轻瓦斯测试开始前选择测试次数，选定后点击轻瓦斯测试开始直至测试完成。完成后选择测试结果是否符合标准。5.3.4 重瓦斯测试重瓦斯实验前进行重瓦斯初始化重瓦斯初始化完成后点击排气结束进行重瓦斯测试重瓦斯测试开始前可选择测试次数和瓦斯继电器口径，选定后点击重瓦斯测试开始直至测试完成。完成后选择测试结果是否符合标准。

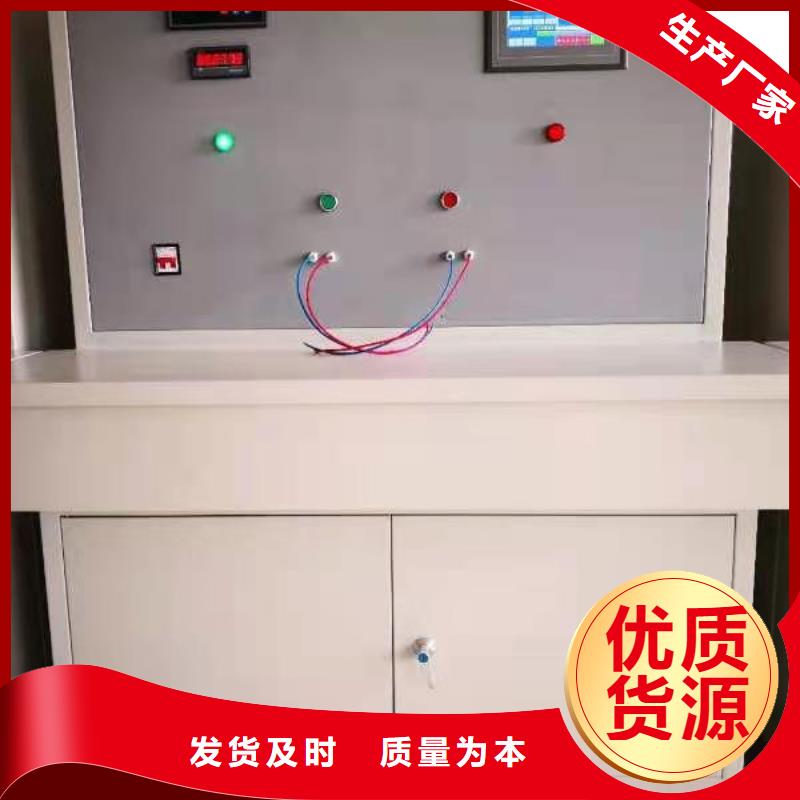

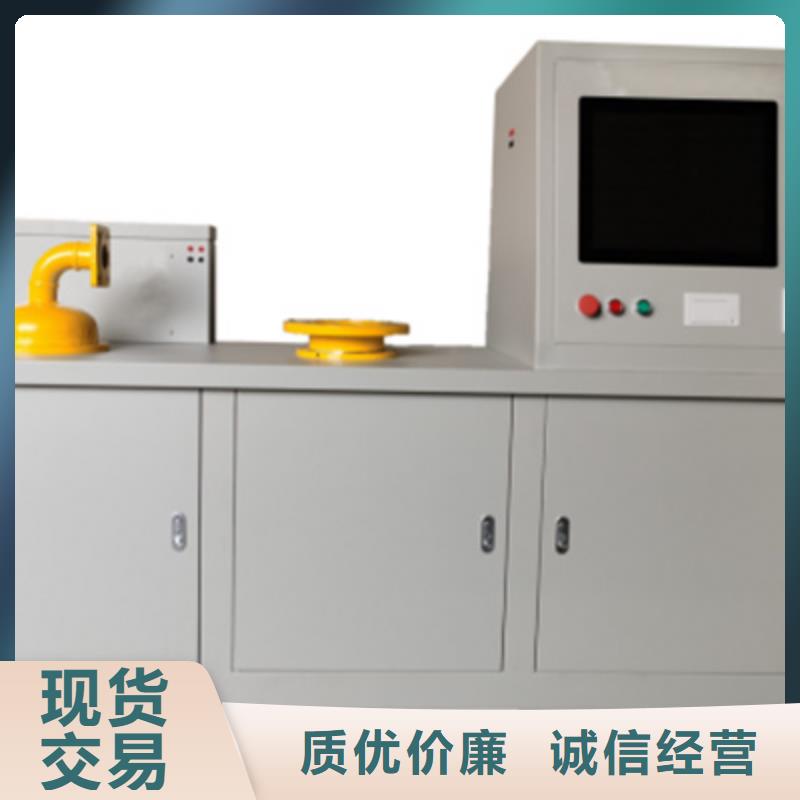

瓦斯继电器校验仪旋转急停开关，系统处于通电状态，此时面板上的[红色]按钮指示灯亮起。按下面板上的[绿色]按钮启动系统后，系统初始界面注意：按[红色]按钮关闭检测台系统后，再次开机系统提示需要等待 30 秒才能启动。压力释放阀检测参数设置在初始界面上点击【压力检测】键，系统进入压力释放阀检测参数设置界面。设置时点击相应参数右侧[▼]键，然后按虚拟键盘 [↑][↓]键或在触摸屏上拖动进行调整，参数设置完成后按下[确定]键，开始压力释放阀流速检测流程。系统进入压力释放阀检测全过程由系统自动完成，其界面?[压力开关]表示压力释放阀压力节点的状态，检测过程中当压力节点未闭合时，状态灯熄灭；当节点闭合时，状态灯亮起；?检测过程中当压力节点未闭合时，压力值会随着检测过程不断变化，当节点闭合时，检测结束后系统自动停止检测过程中可随时按[中止检测]键终止压力检测，但检测数据无效。5.4.3 密封检测在初始界面上按下【密封检测】键，系统进入压力释放阀检测参数设置界面。设置时按相应参数右侧的[▼]键，然后按键盘 [↑][↓]键或在触摸屏上拖动进行调整。用户可根据需要的试验压力进行选择，参数设置完成后按下[确定]键，开始压力释放阀密封检测流程。检测过程中，用户可随时按[中止检测]键结束检测，但检测结果无效。

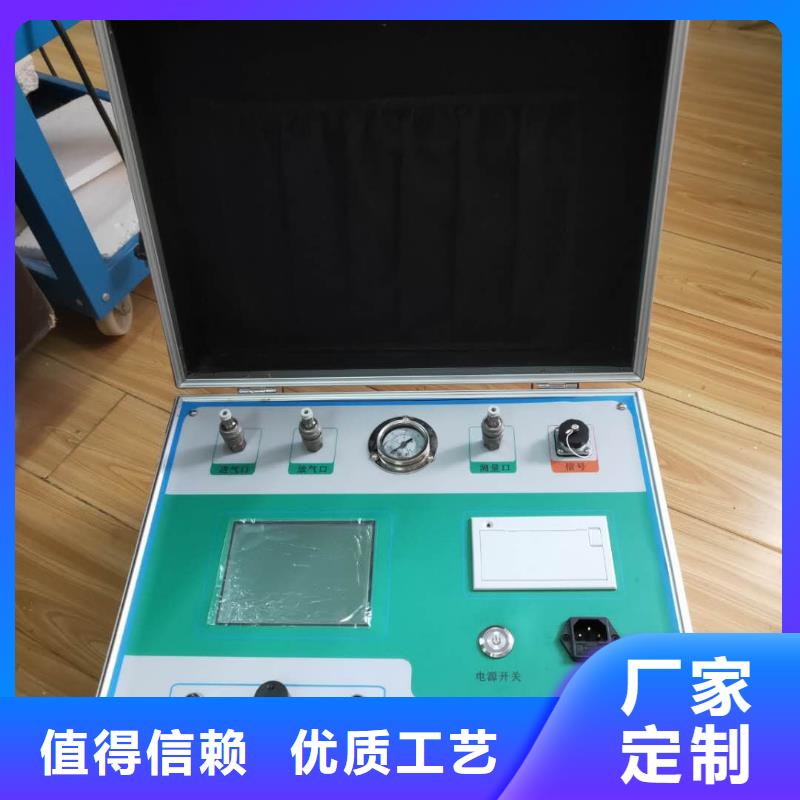

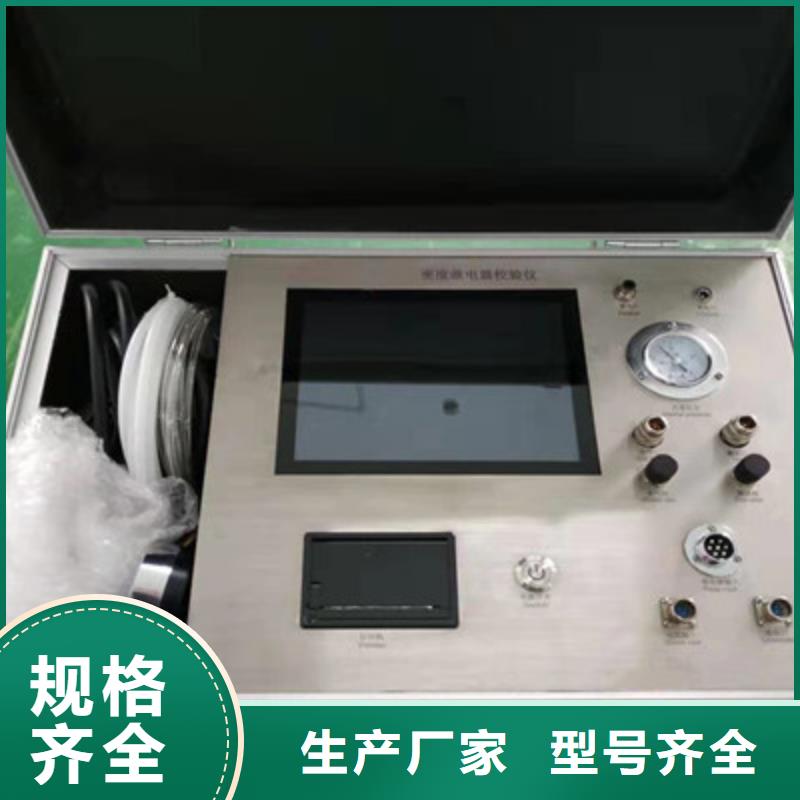

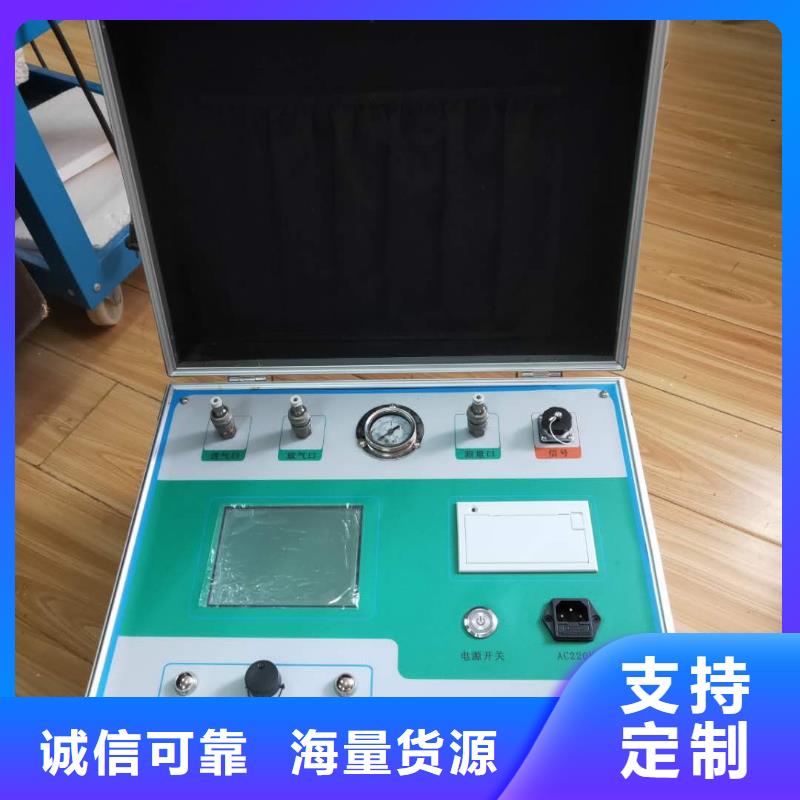

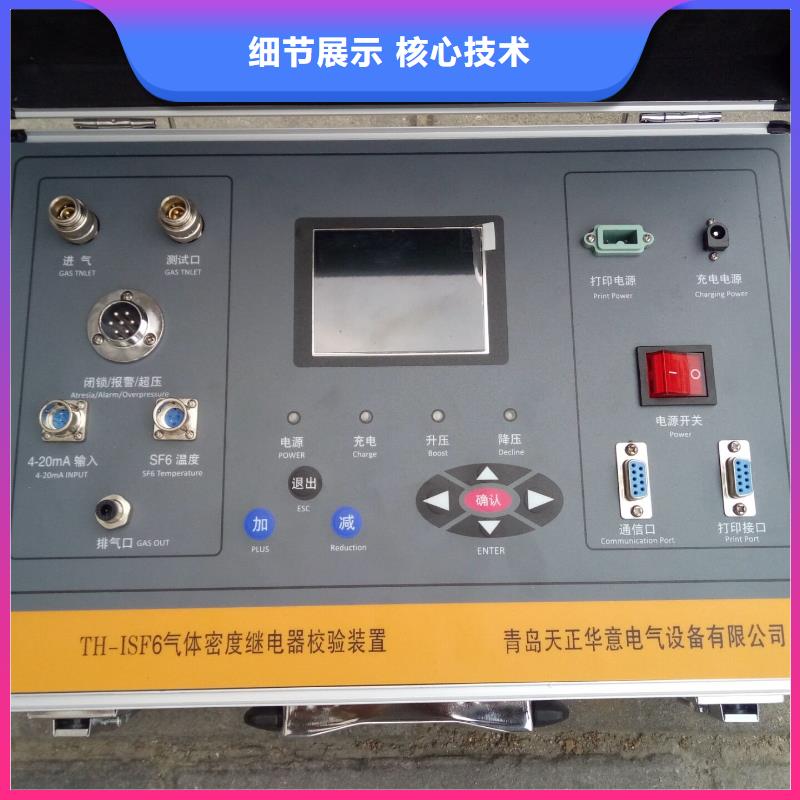

瓦斯继电器校验仪从实际运行情况看，对现场运行中的SF6密度继电器、压力表进行定期校验也是非常必要的。2、进行SF6密度继电器校验基本原理:密闭容器中的气体压力随温度的变化而变化，通常把20℃时的SF6的相对压力值作为标准值。在现场校验时，一定环境温度下测量到的SF6压力值均要换算到其对应20℃时的等效压力值，从而判断密度继电器的性能。闭锁回复值校验：在环境温度下，当SF6密度继电器为零压力时，给SF6密度继电器一定的速度缓慢充气，当SF6密度继电器的闭锁继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的闭锁回复值。报警回复值校验：继续给SF6密度继电器以一定的速度缓慢充气，当密度继电器的报警继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的报警回复值。报警值校验：在环境温度下，当SF6密度继电器内压力大于报警回复值时，以一定的速度缓慢放气，当SF6密度继电器的报警继电器动作时，记录当前环境温度下的压力值，并换算成20℃时的等效压力值，这个20度时的等效压力值就是SF6密度继电器的报警值。闭锁值校验：继续给SF6密度继电器以一定的速度缓慢放气，当SF6密度继电器的闭锁继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的闭锁值。
