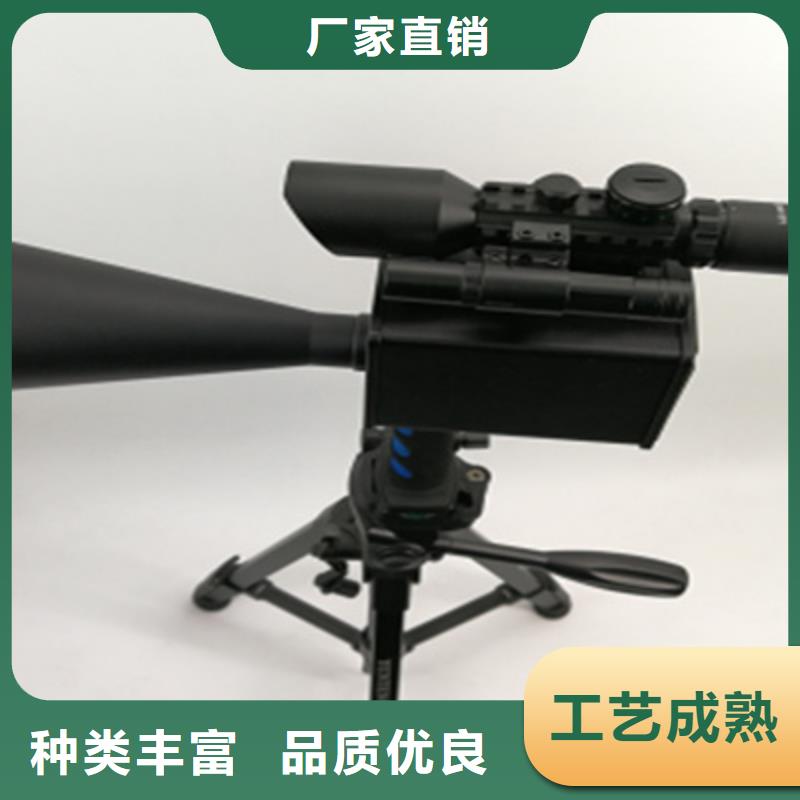

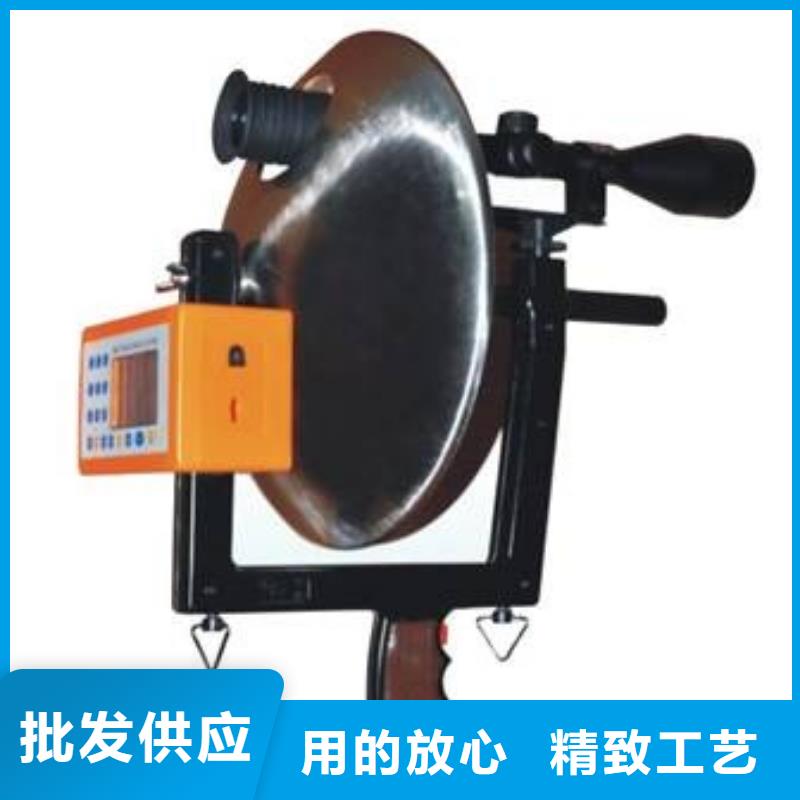

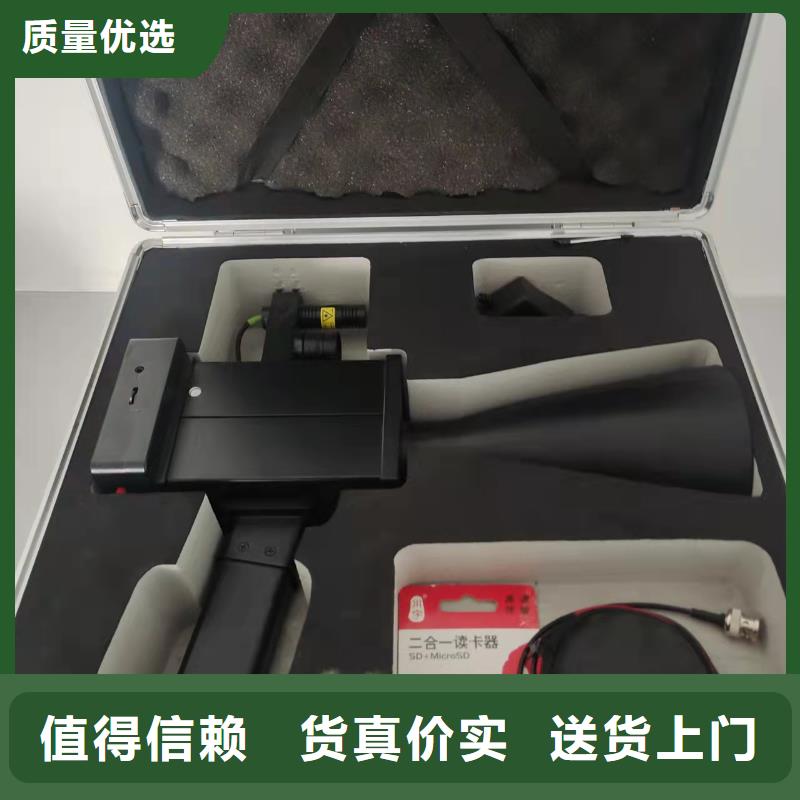

手持式超声波局部放电检测仪近几年,随着国民经济的发展，停电越来越难,随着状态检修的推广,带电测试越来越重要,已成为电网运行的重要保障手段。运行中的电力设备局部放电的监测是状态检修的重要组成部分。电力设备局部放电发生时，产生声光电热磁等物理现象。其中声为超声波，超声波是20kHz以上的声波，人耳听不到，它以声源为中心，以球面波的形式向周围传播。超声波为机械波，不受电磁环境的影响。用接收超声波信号来判断局放存在及定位的方法，红外摄像仪、紫外摄像仪更易优先发现局放故障，因为局放发生时往往先有振动产生超声后才有热光磁等物理信号。我公司集中科研力量，在广采众长，降低用户购买成本的原则指导下，研发出了手持式超声波局部放电巡线仪装置，填补了国内空白，适合在我国电力、铁路、石化行业推广，是状态检修的好帮手。二、功能及特点1、功能（1）本产品新增温湿度显示、GPS定位功能。（2）本产品有车载巡线功能，巡线速度为30迈左右 。（3）对运行变压器、GIS等高压一次设备不接触扫描，发现并定位外部放电；（4）对变压站开放（露天）设备带电扫描，发现并定位各种放电（电晕、电弧、闪络、爬电、断线、拉弧等）；（5）对运行中的高压开关柜扫描，发现并定位局部放电、螺丝松动等故障；（6）发现并定位铁塔上的绝缘子放电，露天电缆头的爬电，地下电缆的局部放电；（7）在电力系统的交接及性试验中，主变及GIS的局放试验中，用该装置配合局放仪使用，如有局部放电，可区分是内部放电还是外部放电，如是外部放电，可定位具体的放电点；（8）大型油渍式变压器及GIS等生产厂家的出厂试验中，该装置在局放试验中配合局放仪使用，如有放电，在局放仪的屏幕上不能看出是内部放电还是外部放电，用手持式巡线仪进行扫描。可很快发现并定位外部放电，如无外部放电则判断为内部放电。对干式变压器的出厂局放试验，用该装置配合局放试验仪使用，能很快区分是内部放电还是外部放电。另外对带电运行的干式变压器进行扫描，无论是内部放电还是外部放电，都能准而快地发现并定位；（9）大型机械设备轴承，因润滑不良产生的机械故障，用该装置可检测并定位；（10）高压密封气体液体的泄漏检测；

手持式超声波局部放电检测仪?相位模式由于局部放电信号的产生与工频电场具有相关性，因此可以将工频电压作为参考量，通过观察被测信号的发生相位是否具有聚集效应来判断局部放电是否因设备内部放电引起的。图5-14US相位模式图说明横轴为角度（0～360°），纵轴为信号幅值（mV）。?脉冲模式微粒每碰撞壳体一次，就发射一个宽带瞬态声脉冲，它在壳体内来回传播。这种颗粒的声信号是颗粒端部的局部放电和颗粒碰撞壳体的混合信号。脉冲模式可记录微粒每次碰撞壳体时的时间和产生的脉冲幅值，并以飞行图的形式显示出来。图5-15US脉冲模式图说明横轴为周期（ms），纵轴为信号幅值（mV）。?US—监测模式监测模式是保证GIS长期可靠运行的有效手段。通过对30个周期内设备状态的实时监测，和对一定时间段内设备运行状态的查看，可及时准确的发现问题。图5-16US监测模式图表5-5操作指示表当前状态操作按键说明运行停止F1停止测量运行设置F4设置试验以及通道项目停止运行F1开始测量停止保存数据F2保存监测数据信息停止设置F4设置试验以及通道项目停止保存背景确认将当前测量数值保存为背景值

手持式超声波局部放电检测仪技术指标4.1 适用范围具备对运行中的高压电气设备进行局放带电巡检的功能，适用于变压器、开关柜、电缆等高压电气设备的局放带电巡检。4.2 产品技术规范和标准1）IEC60270 《局部放电测量》2）GB/T7354 《局部放电测量》4.3 使用环境1）环境温度： －10℃～50℃2）相对湿度：≤95％。3）海拔高度：≤1000m4.4 主机技术参数测量通道： 2个独立测量通道采样速率： 每通道1.8MHz本量程非线性误差： ≤±5％可测试品的电容量范围： 6pF～250μF抗电压冲击能力： 2500V，信号端口端，电源端，对地（正、负）充电电源：AC220V±10％；频率50Hz；功率＜50W内置可充电电池： 连续工作4小时以上4.5 传感器技术参数 4.5.1 超声传感器 测量量程：-11～68dBμV；分辨率：1dB； 误差：±1dB；传感器灵敏度：-65dB (0dB ＝ 1volt/μbar 有效值SPL)；传感器中心频率：20～200kHz；传感器直径：不大于50mm；外差频率：38.4kHz。4.5.2 高频电流互感器检测频带10kHz～30MHz信号传输方式 50Ω同轴电缆检测灵敏度 10pC4.5.3 TEV传感器 传感器：容性； 测量量程：-20～60dBmV；分辨率：1dB； 误差：±1dB；检测频宽：3～100MHz； 脉冲/周期值：655；门限调节范围：3～57dB 信号传输方式: 50Ω同轴电缆4.5.4 超声可弯探头传感器中心频率：40kHz； 分辨率：1dB； 误差：±1dB；
